SDC (단축 드라이브)

1축 동작 자동화 제어기

USB, RS-232C, RS-422 통신방식
아날로그 속도명령 -10 ~ 10V, 12BIT

제품상세

1축 동작 자동화 제어기, 단축 제어기 SDC





1. SDC 특징



    - 모션 컨트롤러 없이 다양한 모션제어와 위치제어가 가능

    - 제어기 없이 드라이브 자체에서 모션제어 -> 경제적인 제어기 구성 가능

    - I/O 접점만으로 제어 가능

    - MODBUS 통신으로 상위 컨트롤러 (PLC등) 와 연결 가능

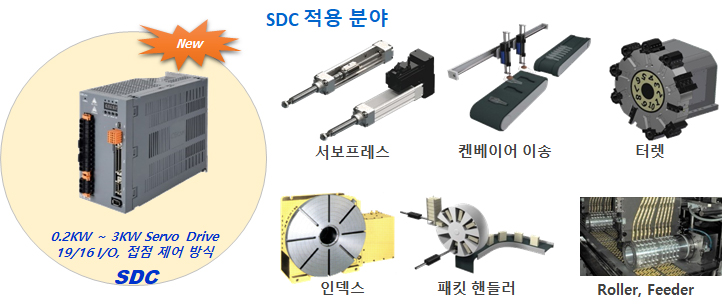

2. SDC 적용 분야









3. SDC 사양 및 장점


사양

장점

 - 단축위치 운전모드를 내장한 인덱싱 드라이브

 - IO 입출력 및 통신을 통한 위치제어

 - 위치결정 모듈 없이도 손쉽게 위치제어 구성가능

 - IO지원(입력 19점, 출력 16점)

 - 프로그램 JOG 운전 가능

 - 수동 JOG운전 가능

 - RS-422/Modbus 통신

 - 과부하, 과전류, 부족전압 보호기능

 - 모션 컨트롤러 없이도 모션제어 가능

 - I/O 을 통한 상위 컨트롤러와 연결

 - 입력 19점, 출력 16점

 - 정밀 위치제어 및 속도제어

 - 원점설정, 정방향/역방향 JOG 운전

 - 등분할 운전, 미세단위 운전

 - 회전 좌표계 근거리 운전

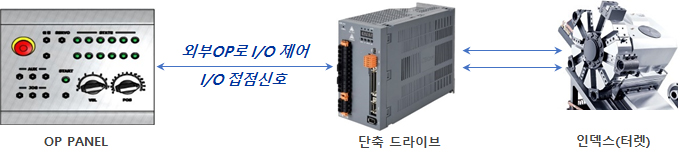

4. SDC 단축제어기 구성 예









주요사양

다운로드

다운로드 목록
구분 파일명 다운로드
카탈로그 SDC 단축제어기_카탈로그_2014.pdf 다운로드
매뉴얼 TURBO_SDC_User Manual_1.02kr.pdf 다운로드
