머시닝 센터 / 터닝 센터 / 절단기에 최적화된 제어기 HX-2.0

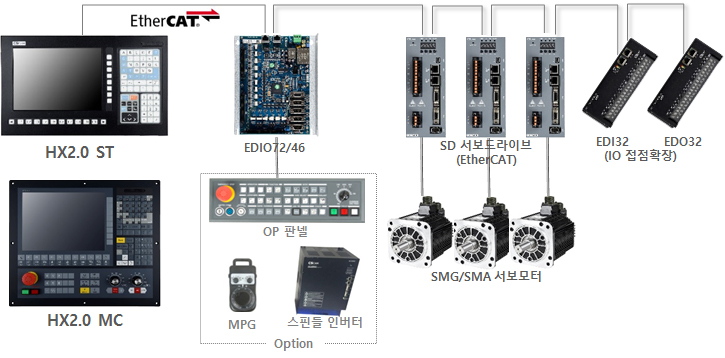

1. HX-2.0 구성



  * HX2.0은 밀링, 선삭, 연삭, 태핑가공이 포함된 고정밀 자동화 장비에 최적화된 CNC 시스템입니다.

  * HX2.0 ST/MC 등의 MDI구성으로 사용자의 요구사항을 즉각적으로 충족할 수 있습니다.












2. SOFTWARE 사양 (800S, 900A, HX-Lite 공통)



  * OS : WINDOWS XP Embedded,  Windows 7 Embedded(옵션)

  * 언어 : 한글,영어, 중국어, 일어 지원

  * 고객의 응용프로그램을 개발하기 위한 모션 API   라이브러리를 제공함.

  * 밀링 조각기용(MC), 선반용(TC), 절단기용(CUT)

  * WINDOWS기반 HMI : FANUC 스타일 CNC 화면(Option), 편리한 바로가기 버튼

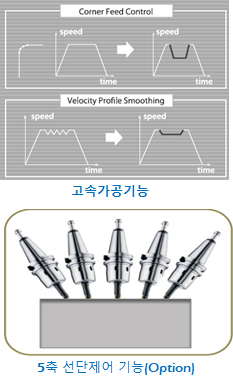

  * FEED  FORWARD / LOOK AHEAD 기능을 통한 고속가공기능

  * 5축 고속가공기능, 5축 선단제어(옵션)

  * 마찰력, 백래쉬, 피치에러보정을 통한 고정밀 제어기능

  * 3차원 그래픽 경로검사 및 실시간 가공경로 모니터링 기능

  * 다축 서보 동기제어 기능

  * 다양한 PROGRAM FORMAT지원(G코드, DWG, DXF)

  * 최소설정단위 0.001mm, 0.001deg, 0.0001inch

  * 최대 12자리 지령 가능(±99999999.999)






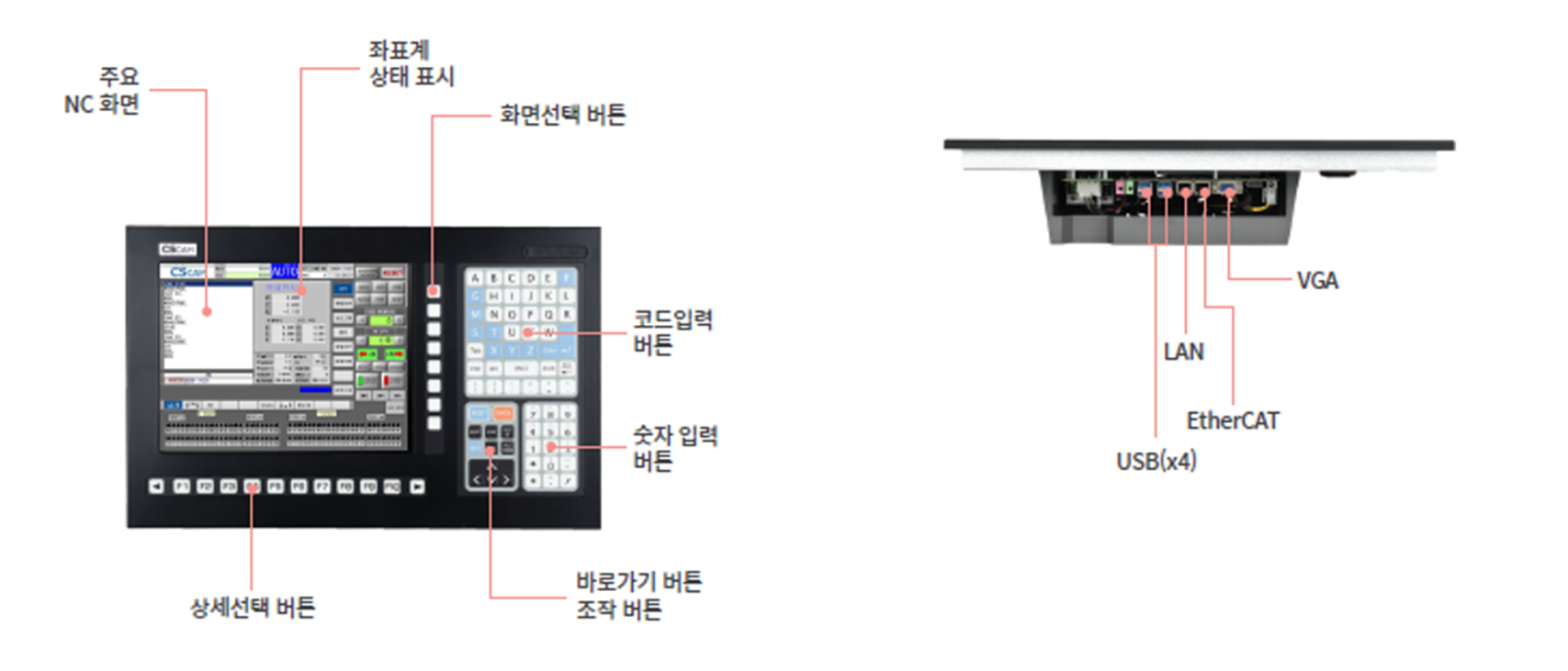

3. HX 2.0 특징



    - HMI Editor 제공하여 사용자 화면 작화 가능

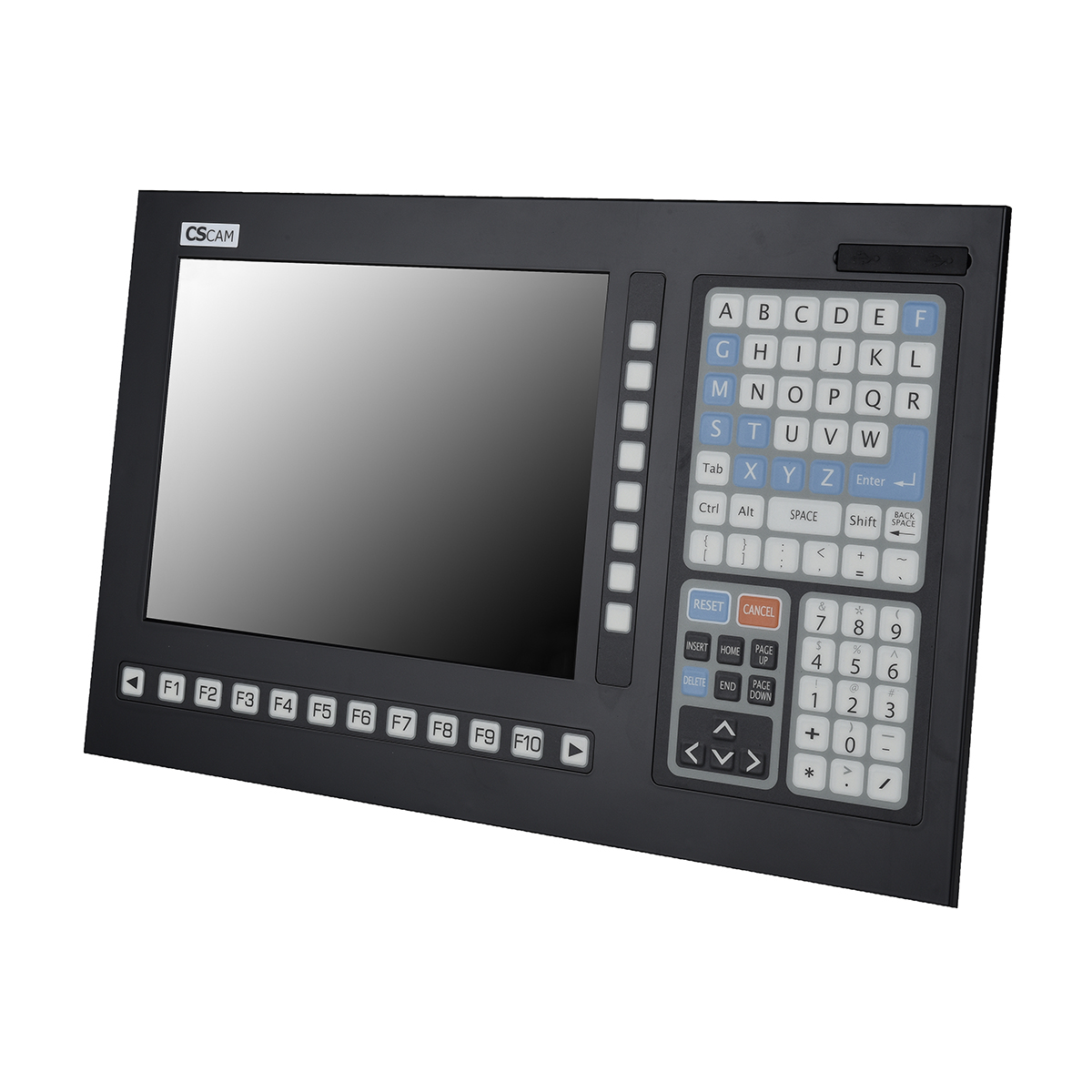

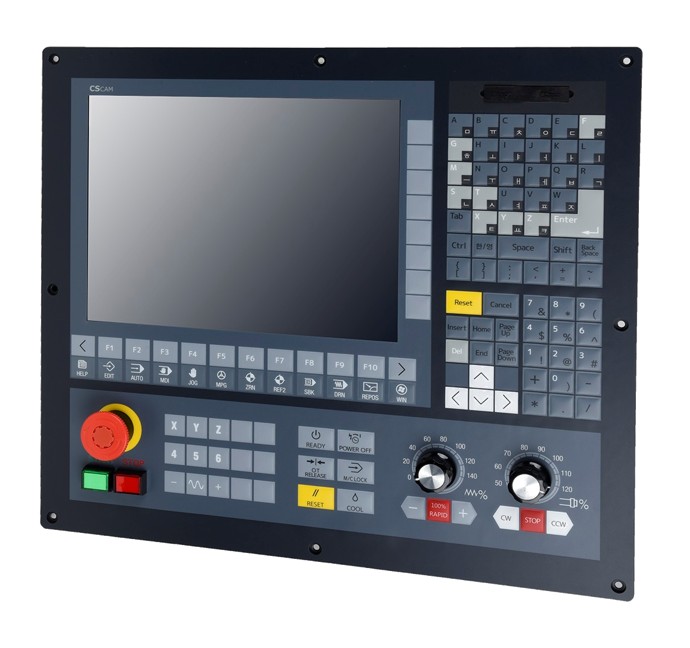

    - MDI : ST 타입(기본형), MC 타입(기본 OP 포함)

    - OP 판넬과 MPG 연결용 전용 IO 모듈(EDIO 72/46)

    - 전면 USB 2 포트

    - 터치 스크린 (옵션)

    - 기본 장착 키보드

    - EtherCAT 통신 지원

    - Analog 서보 연결 가능







4. HX 2.0 특화 기능 (800S와 공통 사항)



    - 산업용 서보 통신 EtherCAT 채용

    - Look ahead 선독블럭 기본 100 블럭(Max.1000 블록 )

    - 고속가공 기능 기본제공(G10.3)

    - 위치제어 주기 최소 0.5msec

    - 원하는 타입의 MDI  선택가능

    - 원하는 모든  주변기기와 연결성 확보

    - TWIN TABLE 기능으로 가공시간 단축

    - 비전 얼라인 기능(GiB Ethernet CCD 카메라 연결)

    - 다계통 제어기능 지원

    - 리지드 태핑 기능(Max. 5000rpm,  M0.1~16)

    - 5축 선단속도 일정제어, 5축 선단제어기능

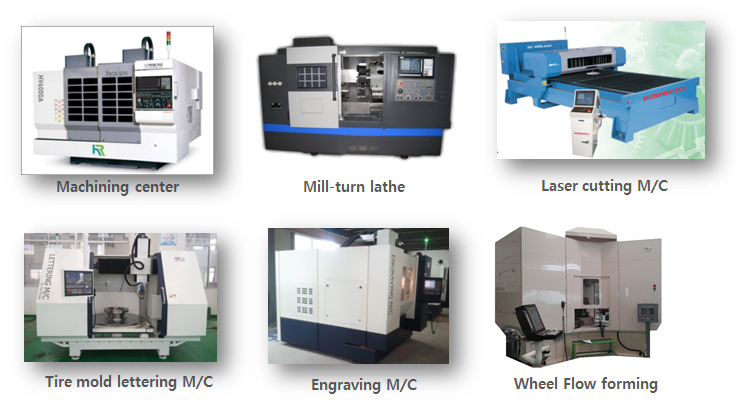

5. HX 2.0 적용 분야










6. HX 2.0 적용 동영상









주요사양

1. 주변기기 연결과 기능 모듈



기능 모듈

상세 사양

AIB3.0

Analog servo 3축, 6축
Pulse servo 3축, 6축
DAC : Spindle 지령용 (+-10V)
EtherCAT 통신
PWM (옵션)

EDIO72/46

Digital Input/Output 72/46접점
DAC : Spindle 지령용 (+-10V)
QEP : 엔코더 펄스 카운터 2ch.
(for MPG & Spindle)
EtherCAT 통신

EDI32/EDO32

Digital Input32/Output32 접점
사이즈 : 130x40x20
EtherCAT 통신




2. CPU 사양


CPU
Intel Cel-1037U 2.3GHz 탑재, (옵션: I5-3317U 2.6Ghz 가능)
DISPLAY
10.4” Color TFT LCD(1024*768)
제어축수
Max.32
USB PORT
전면 USB2.0 2개, 후면 USB3.0 2개, USB2.0 2개
시리얼 포트
(옵션 4개 가능)
ETHERNET
GIGABIT ETHERNET 1-PORT(EtherCAT 전용 1PORT)
STORAGE
SSD 32GB ( Option 64GB, 256GB )
MEMORY
DDR3 4GB, ( Option 8GB )
언어
한글, 영어, 일어, 중국어, 독어



다운로드

다운로드 목록
구분 파일명 다운로드
카탈로그 TURBO-HX20 종합 카다로그(2012).PDF 다운로드
매뉴얼 HX2.0 통합 매뉴얼.pdf 다운로드
도면 HX-2.0_MC.dwg 다운로드
