최고성능, 최저가격의 CNC!! TURBO 800S 패키지

3축 밀링을 구성할 수 있는 CNC 시스템을 통째로 제공하며, 타의 추종을 불허하는 가격경쟁력과 쉬운 셋업.

제품상세

MDI 최고성능, 최저가격의 CNC를 원하십니까? TURBO 800S 패키지 입니다.

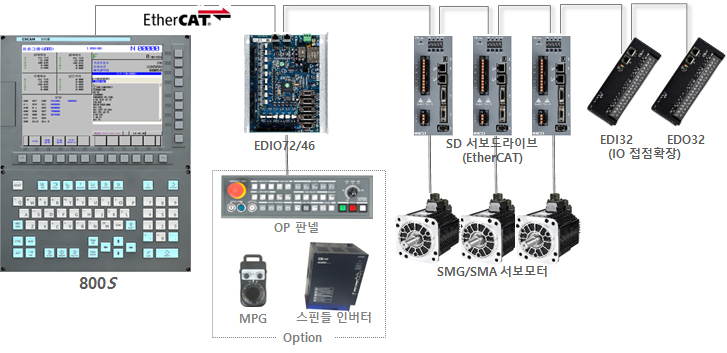

1. 800S 패키지 구성

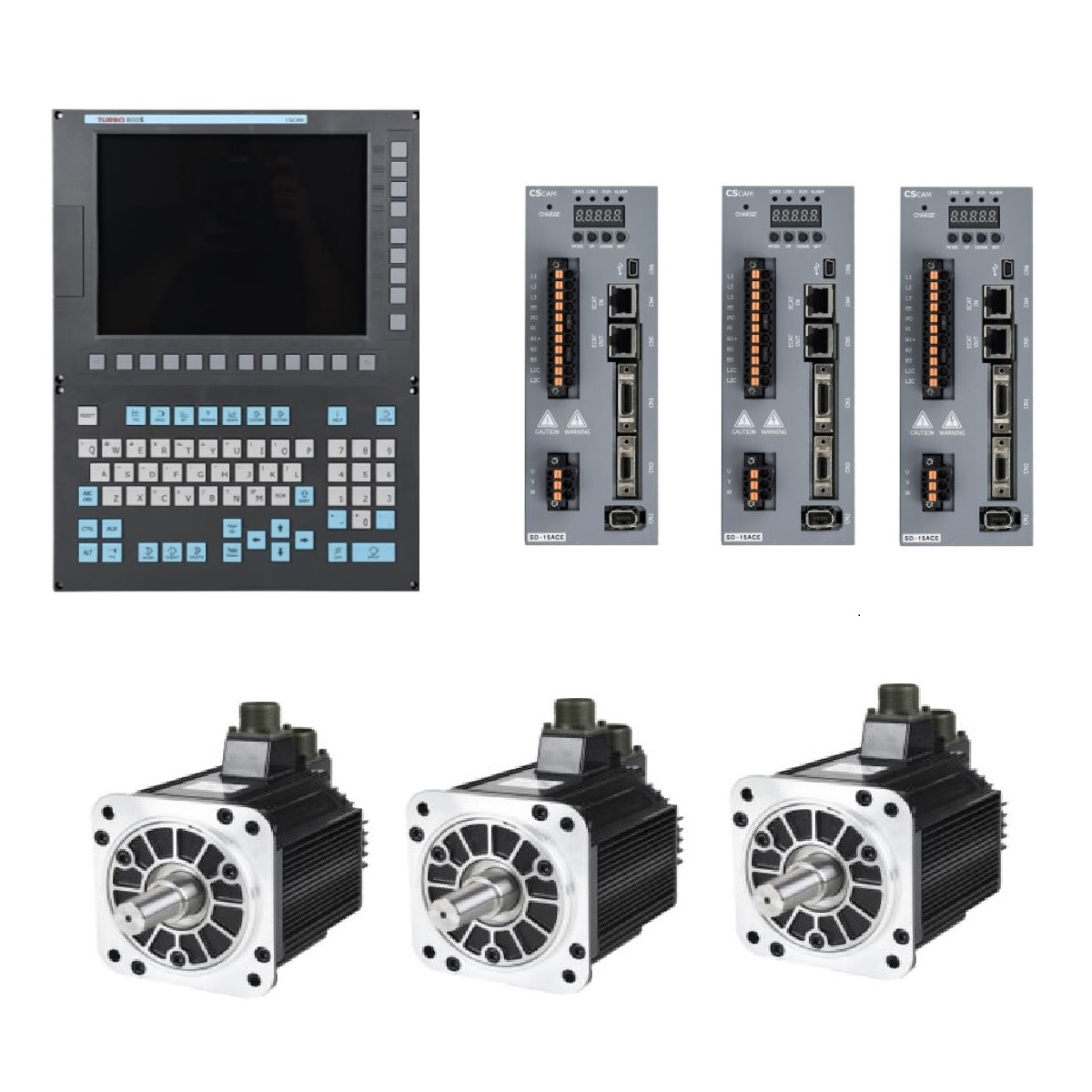

MDI 일체형 All-in-one 타입의 고성능 실속형 CNC : 서보드라이브/모터(1kW) 3세트와 IO72/46, 그리고 800S CNC 패키지





2. 800S 패키지 특징



    - EtherCAT 네트워크 채용

    - Look ahead 선독블럭 기본 100블럭(Max. 1000 블록 )

    - 고속가공 기능 기본제공(G10.3)

    - 위치제어 주기 최소 0.5msec

    - 공간절약형 콤팩트한 MDI와 키보드 유닛(세로형, 가로형)

    - 원하는 모든  주변기기와 연결성 확보



Items

Specification

MDI unit

- 12.1’’ 1024 x 768  TFT-LCD (Touch Screen Option)

기본 Fanuc style HMI 화면  제공

USB 2 ports


NC unit

- 산업용 2.3 GHz CPU

- 제어축수 : Max.32 , 동시제어 축수 : 9축(XYZ-ABC-UVW)

- 최대점수 : IO 1024/1024 (32접점 단위로 확장), OP용 DEIO7246

- RS-232/485, 2xSATA II

- GbE Ethernet 2 port 지원


SW

- OS: Windows XP Pro/Embedded/Win7 지원

- HX-MC(밀링 조각기용), HX-TC(선반용), HX-CUT(절단기용), HX-EDM(방전기용) 지원

- 언어(한글/영어/일문어/중국어/독어)  지원

- Windows 기반 HMI : HMI Editor 로 사용자 전용 기능 및 화면 구성이 가능(Option)

- Feed forward/Look ahead 기능을 통한 고속/고정밀 이송기능 제공

- 마찰력. 백래쉬, 피치에러 보정을 통한 고정밀 제어 기능

- 3차원 그래픽 경로검사 및 실시간 가공경로 모니터링 기능

- 다축 서보 동기 제어 기능 (Gantry, Twin table 제어)

- 다양한 Program format 지원(G code, DWG, DXF)

- 최소설정 단위 0.001mm, 0.001deg, 0.0001inch

- 최대 12자리 지령가능 (±99999999.999)


Option

- PWM 출력 4채널(방전가공기, 레이저절단기 등)

- AD 4 채널 (12bit, 각종 센서입력 가능)

- 고속 Input 접점 4채널(고속 skip기능, 측정기 대응)

- 계통제어 지원 (2/4/6 채널 지원)

- Sine파 엔코더용 체배기 (Max. 400 체배)

 - Dual encoder feedback 기능 (옵션)

- 절대치 엔코더 인터페이스(Yaskawa ΣV 드라이브)






3. 서보모터 / 서보드라이브



고토크 서보모터 (SMG-Series) / 고응답성 서보드라이브 (SD-Series)


응용분야

  * 공작기계 (Machine Tool)

  * 로봇 (Robots)

  * 자동화산업 (Automotive Industry)

  * 반도체설비 (Semiconductor Manufacturing)

  * 검사장비 (Inspection Machine)

  * 의약산업 (Pharmaceutical)

  * 자재운반기 (Material Handling)

  * 물류장비 (Logistics)

  * 포장기 (Packing Machine)

  * 자동운반장치 (AGV)

  * 웨이퍼운송장치 (Wafer/Flat Panel Transfer)







4. 적용 장비 동영상










주요사양

1. 주변기기 연결과 기능 모듈



기능 모듈

상세 사양

AIB3.0

Analog servo 3축, 6축
Pulse servo 3축, 6축
DAC : Spindle 지령용 (+-10V)
EtherCAT 통신
PWM (옵션)

EDIO72/46

Digital Input/Output 72/46접점
DAC : Spindle 지령용 (+-10V)
QEP : 엔코더 펄스 카운터 2ch.
(for MPG & Spindle)
EtherCAT 통신

EDI32/EDO32

Digital Input32/Output32 접점
사이즈 : 130x40x20
EtherCAT 통신




2. CPU 사양


CPU
Intel Cel-1037U 2.3GHz 탑재, (옵션: I5-3317U 2.6Ghz 가능)
DISPLAY
10.4” Color TFT LCD(1024*768)
제어축수
Max.32
USB PORT
전면 USB2.0 2개, 후면 USB3.0 2개, USB2.0 2개
시리얼 포트
(옵션 4개 가능)
ETHERNET
GIGABIT ETHERNET 1-PORT(EtherCAT 전용 1PORT)
STORAGE
SSD 32GB ( Option 64GB, 256GB )
MEMORY
DDR3 4GB, ( Option 8GB )
언어
한글, 영어, 일어, 중국어, 독어



다운로드

다운로드 목록
구분 파일명 다운로드
카탈로그 800S_카탈로그_2014.pdf 다운로드
매뉴얼 800S_통합 매뉴얼.pdf 다운로드
도면 800S_MDI_전체 demension.pdf 다운로드
