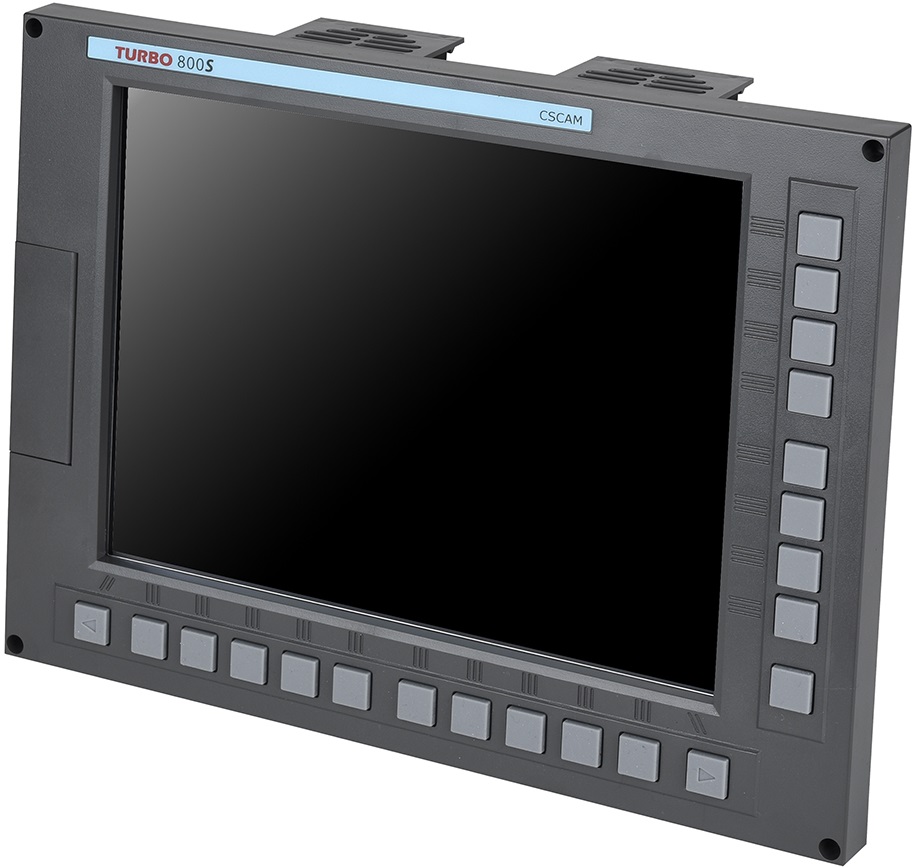

세계 수준의 5축 CNC 컨트롤러 TURBO 800S-5AX.

20년 이상의 5축 가공기 제조 및 운영 노하우가 고스란히 녹아든 5축 CNC 컨트롤러

제품상세

세계 수준의 5축 CNC 컨트롤러를 원하십니까? 800-S 5AX 입니다.




1. 800S-5AX의 특수 기능



 - 5축 선단제어

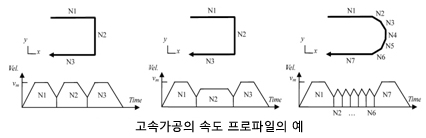

 - 고속 가공








  * 고속가공 기능 기본제공(G10.3)

  -> 코너 자동 감속기능으로 정밀도 유지

  -> S자 가감속으로 부드러운 이송

  -> R 구간의 절삭속도 제한 기능

  -> Look ahead 선독블럭 기본 100블럭

      (Max. 1000 블록 )

  -> 위치제어 주기 최소 0.5msec

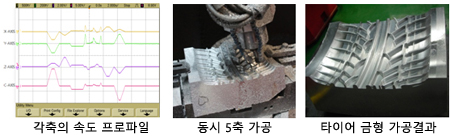

  -> 동시 5축 고속가공 지원










 - 다계통 제어











주요사양

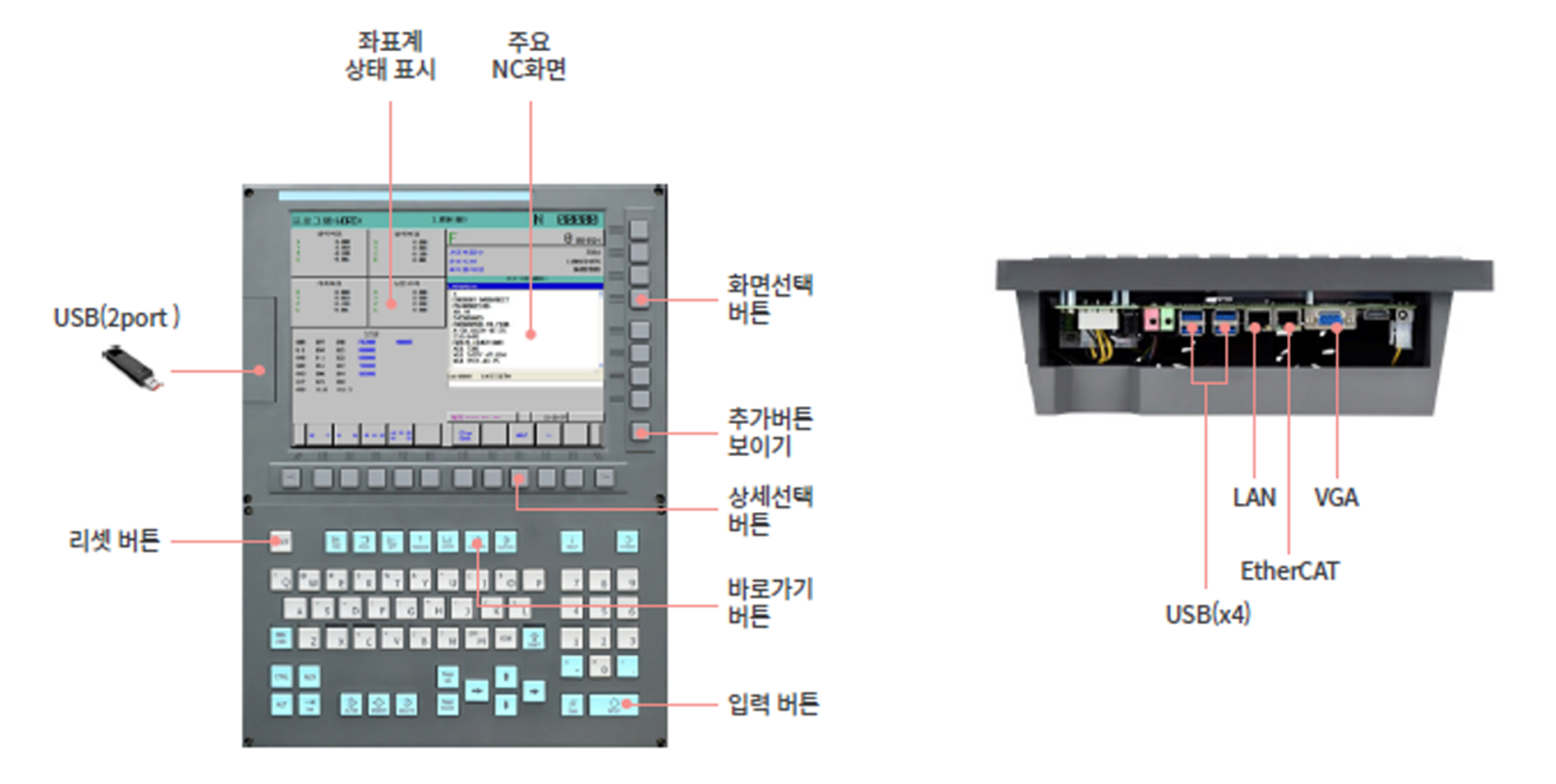

1. 주변기기 연결과 기능 모듈




기능 모듈

상세 사양

AIB3.0

Analog servo 3축, 6축
Pulse servo 3축, 6축
DAC : Spindle 지령용 (+-10V)
EtherCAT 통신
PWM (옵션)

EDIO72/46

Digital Input/Output 72/46접점
DAC : Spindle 지령용 (+-10V)
QEP : 엔코더 펄스 카운터 2ch.
(for MPG & Spindle)
EtherCAT 통신

EDI32/EDO32

Digital Input32/Output32 접점
사이즈 : 130x40x20
EtherCAT 통신





2. CPU 사양


CPU
Intel Cel-1037U 2.3GHz 탑재, (옵션: I5-3317U 2.6Ghz 가능)
DISPLAY
10.4” Color TFT LCD(1024*768)
제어축수
Max.32
USB PORT
전면 USB2.0 2개, 후면 USB3.0 2개, USB2.0 2개
시리얼 포트
(옵션 4개 가능)
ETHERNET
GIGABIT ETHERNET 1-PORT(EtherCAT 전용 1PORT)
STORAGE
SSD 32GB ( Option 64GB, 256GB )
MEMORY
DDR3 4GB, ( Option 8GB )
언어
한글, 영어, 일어, 중국어, 독어




다운로드

다운로드 목록
구분 파일명 다운로드
카탈로그 800S_카탈로그_2014.pdf 다운로드
매뉴얼 800S_통합 매뉴얼.pdf 다운로드
도면 800S_MDI_전체 demension.pdf 다운로드
