1. 하드웨어 구성


상용 PC 활용

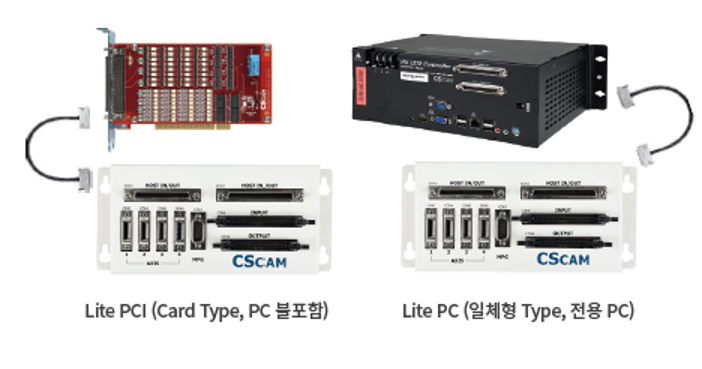

 LITE Card (PCI Type)

전용 PC 용

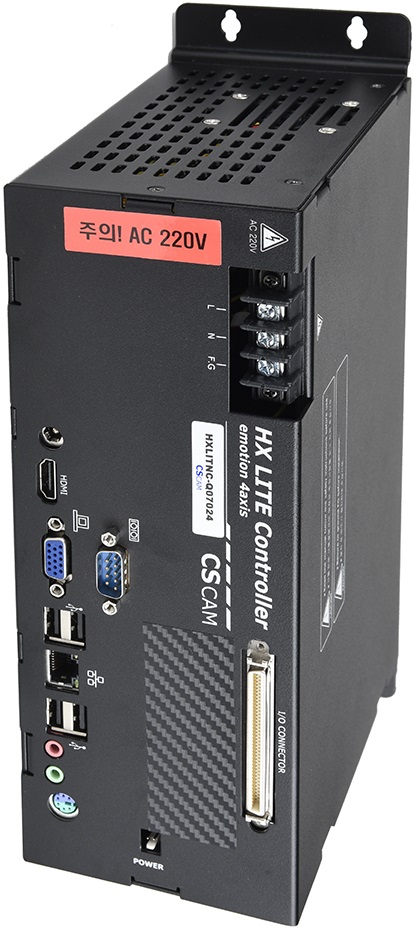

LTE PC (일체형 Type)













 * 사용자 PC (PCI slot )와 모니터 사용가능

 * 사용자 OS 설치 및 설정






 * 산업용 CPU, VGA 출력(일반 LCD 모니터가능)

 * Touch Screen(USB, PS/2, Option)

 * RS-232/485, 2xSATA

 * GbE Ethernet 2 port 지원










2. NC Card



 - PCI Interface (Win Xp, Win 7)

 - 제어축수 : Max. 4축 전용 (Analog출력, ±10V, 16bit 분해능)

 - 입출력 접점 : IO 40/32 (확장 불가)

 - MPG x1 입력

 - 스핀들 제어 : 1축 (Analog출력, ±10V, 16bit 분해능)







3. Software



 - OS: Windows XP Pro/Embedded / Win7 지원

 - HX-MC(밀링 조각기용), HX-TC(선반용), HX-CUT(절단기용), HX-EDM(방전기용) 지원

 - 언어(한글/영어/일문어/중국어/독어)  지원

 - Windows 기반 HMI : HMI Editor 로 사용자 전용 기능 및 화면 구성이 가능함

 - PLC Editor 제공

 - Feed forward/Look ahead 기능을 통한 고속/고정밀 이송기능 제공

 - 마찰력. 백래쉬, 피치에러 보정을 통한 고정밀 제어 기능

 - 3차원 그래픽 경로검사 및 실시간 가공경로 모니터링 기능

 - 다축 서보 동기 제어 기능 (Gantry, Twin table 제어)

 - 다양한 Program format 지원(G code, DWG, DXF)

 - 최소설정 단위 0.001mm, 0.001deg, 0.0001inch

 - 최대 12자리 지령가능 (±99999999.999)





주요사양


1. NC UNIT 구성

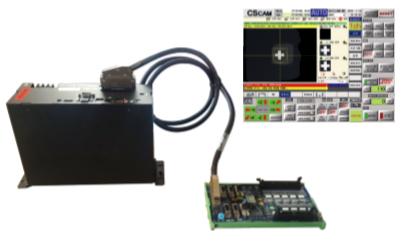

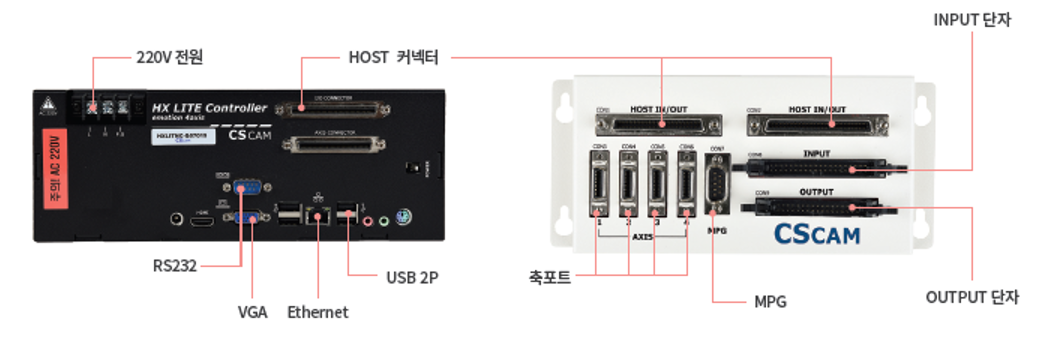

2. HX-Lite 커넥터 연결도





3. CPU 사양


CPU
Intel Atom D252 1.8GHz 탑재
DISPLAY
HDMI, VGA(RGB)
제어축수
4축
USB PORT
전면 USB2.0 4개
시리얼 포트
1개
ETHERNET
GIGABIT 1-PORT
STORAGE
SSD 32GB ( Option 64GB, 256GB )
MEMORY
DDR3 2GB, ( Option 4GB )
언어
한글, 영어, 일어, 중국어, 독어

다운로드

다운로드 목록
구분 파일명 다운로드
카탈로그 HX-Lite_카탈로그_2014.pdf 다운로드
매뉴얼 HX-Lite-조작메뉴얼.pdf 다운로드
도면 HX-LITE_PC & EXT_BOARD 도면.pdf 다운로드
