고성능 스핀들모터 SPM Series
1. 스핀들 모터 SPM Series 특징
- SPM 시리즈 고성능 유도 전동기
- 3.2KW ~ 15.0KW까지 라인업
- 혁신적인 토크 특성, 센서리스에서도 연속 고토크 (동기전동기의 경우)
- 연속에서도 고시동 토크 출력 가능
- 고성능 전류 벡터 제어기에 의해, 고시동 토크 실현
2. 스핀들 모터 SPM Series 특징
SPM | - | 075 |
| F |
| C |
|
|
|
|
|
|
|
시리즈명 |
| 정격출력 |
| 입력전압 |
| 엔코더 |
스핀들 모터 시리즈
|
| 032 : 2.2KW 045 : 4.5KW 075 : 7.5KW 110 : 11.0KW |
| F160 : 160mm F220 : 220mm F260 : 260mm
|
| L : 4,500 rpm M : 8,000 rpm H : 12,000 rpm
|

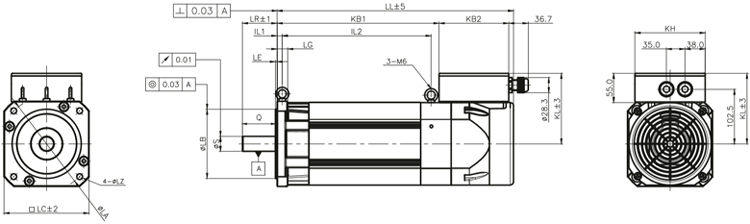

3. 스핀들 모터 SPM Series 외형치수
MODEL | LL | KB2 | KL | KH | LG | LA | LB | LE | LC | LZ | LR | S | Q | KB1 | IL1 | IL2 |
SPM-032-F160M | 380 | 131 | 132.5 | 132 | 20 | 175 | 130-0.04 | 3 | 160 | 11 | 65 | 28-0.013 | 62 | 239.5 | 9.7 | 215 |
SPM-045-F160M | 444.5 | 304.5 | 280 | |||||||||||||
SPM-075-F220M | 467 | 220 | 201 | 120 | 13 | 223 | 180-0.04 | 5 | 220 | 15 | 110 | 48-0.013 | 105 | 241 | 115 | 130 |
SPM-110-F260M | 524 | 260 | 223 | 160 | 17 | 280 | 230-0.04 | 5 | 260 | 17 | 110 | 48-0.013 | 105 | 264 | 94 | 185 |
스핀들 모터 SPM Series 사양
제품명 | SPM-032-F160M | SPM-045-F160M | SPM-055-F220M | SPM-075-F220M | SPM-110-F260M | SPM-150-F260M |
Cont. rated power (kW) | 3.2 | 4.5 | 5.5 | 75 | 11 | 15 |
30min. rated power (kW) | 5.0 | 6.5 | 7.5 | 11 | 15 | 18.5 |
Cont. rated torque (Nm) | 20.4 | 14.3 | 35 | 48 | 105 | 143 |
30min. rated torque (Nm) | 31.8 | 20.7 | 48 | 70 | 143 | 177 |
Cont. rated current (Arms) | 27 | 32 | 13.7 | 18.4 | 31 | 48.3 |
30min rated current (Arms) | 39 | 41 | 18 | 25 | 39 | 56 |
Base speed (r/min) | 1,500 | |||||
Max. speed (r/min) | 8,000/12,000 | |||||
Movement of inertia (kg · m2) | 0.00683 | 0.00483 | 0.0238 | 0.0309 | 0.0826 | 0.086 |
Weight (kg) | 36 | 29 | 66 | 77 | 125 | 143 |
Installation type | IM B5 or B3 | |||||
Protection level | IP 54 (GB/T 4942.1-2006) | |||||
Insulation level | F (GB 755-2008) | |||||
Vibration level | B (GB 10068-2008) | |||||
Inner encoder | Incremetal 1024 p/r | |||||
Cooling fan power supply | Three phase AC 220V 60 Hz 40W 0.14A | Three phase AC 220V 60Hz 70W 0.21A |
