강력한 고토크 서보모터 SMG / SMA-Series








1. 서보모터 제품형식




SMG / SMA

-

13



A



A



A



1



0



























시리즈 명



용량



입력전압



엔코더



설계사양



축단사양



브레이크

SMG : 고 토크용

SMA : 고 회전용



















    01 : 100W

    02 : 200W

    04 : 400W

    08 : 750W

    13 : 1.3KW

    20 : 2.0KW

    30 : 3.0KW

    44 : 4.4KW

    55 : 5.5KW

    75 : 7.5KW



    A : 200V

    B : 400V



















  A : 절대치

  I : 인크리멘탈



















    A : 표준

    E : 고정도



















1. Straight

2. Straight / Key



















   0. Non Break

   1. DC24

   2. DC90

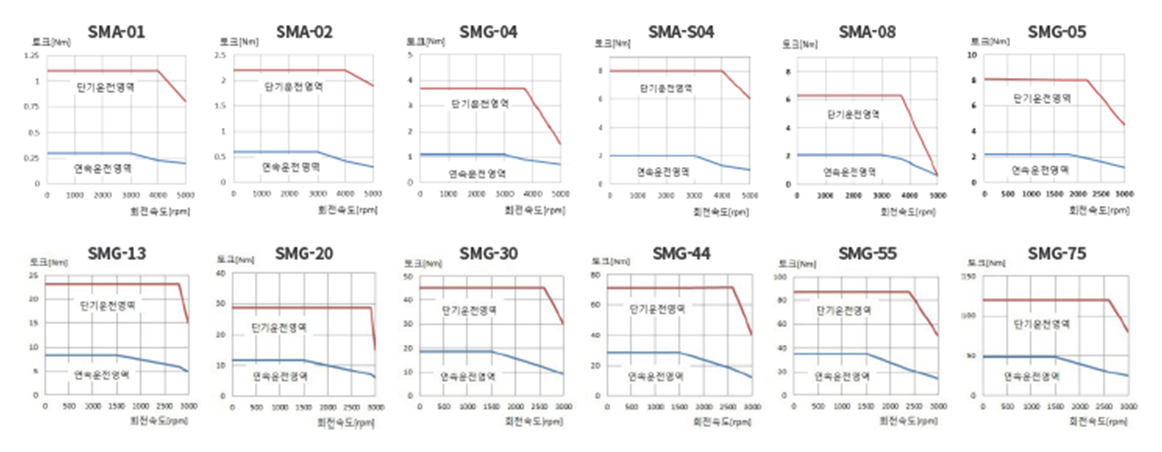

2. 서보모터 속도/토크 특성

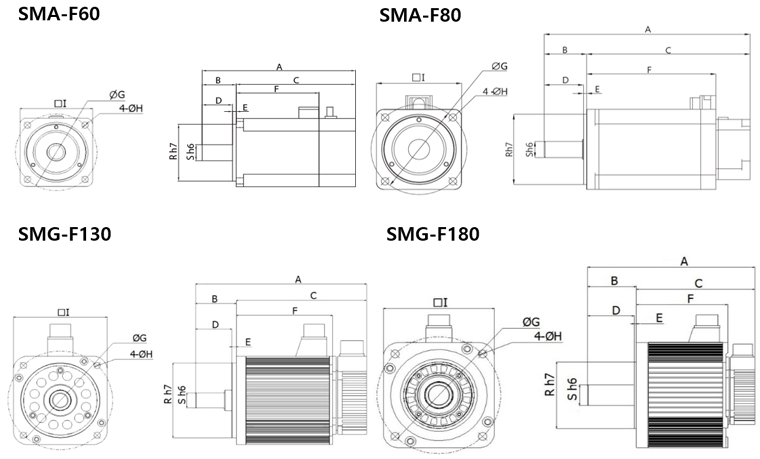

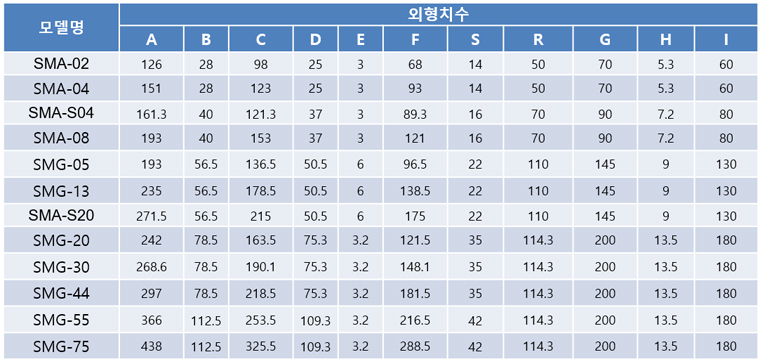

3. 서보모터 외형치수















4. 서보모터 .stp 파일 다운로드



SMA-02 NK



SMA-02 BK



SMA-04 NK



SMA-04 BK



SMA-08 NK



SMA-08 BK























SMG-05 NK


주요사양

서보모터 사양


전압220V
플랜지 규격406080130180
드라이브 형식SD-04A04A04A10A10A06A20A20A20A30A55A75A110A
모터형식SMG-
SMA-
01A□A02A□A04A□A04A□SA08A□A05A□A13A□A20A□SA20A□A30A□A44A□A55A□A75A□A
정격출력kW0.10.20.40.40.750.451.321.82.94.45.57.5
정격토크Nm0.3120.6371.270.912.392.838.311.311.318.428.234.847.8
순간최대토크Nm0.12.234.466.697.168.723.027.628.444.771.087.3117
정격전류Arms0.841.62.74.24.43.510.41616.523.632.441.854.2
순간최대전류Arms2.90.29.314.913.410.52742415483108129
정격회전속도RPM3,0001,500
최고회전속도RPM5,0003,000
토크정수Nm/Arms0.3520.4350.5120.5050.590.830.850.680.700.820.860.800.90
회전자 관성모멘트

kg∙m2∙10-4

0.05250.2590.4420.6670.6727.2220.326.731.445.867.388.7126
(0.0739)(0.0323)(0.506)(0.744)(0.86)(9.3)(22.4)(34.2)(40.0)(54.3)(75.7)(97.3)(133.2)
정격파워레이트kW/s15.215.736.554.784.811.033.536.141375.1118135183








다운로드

다운로드 목록
구분 파일명 다운로드
카탈로그 SMG SD 서보모터_드라이브_카달로그_2017.pdf 다운로드
매뉴얼 TURBO SD_Servo Drive Manual_KOR_V10_20150710.pdf 다운로드
도면 TURBO 서보모터 도면(Total).pdf 다운로드
