LMS (Linear Motion System)

LMS (Linear Motion System)

물류 자동화의 혁신, LMS

고속 정밀 이송, 경제적인 디자인 및 간편한 설치
40N~1000N, Max. 2m/sec

제품상세

고속 정밀 이송 가능 LMS (Linear Motion System)

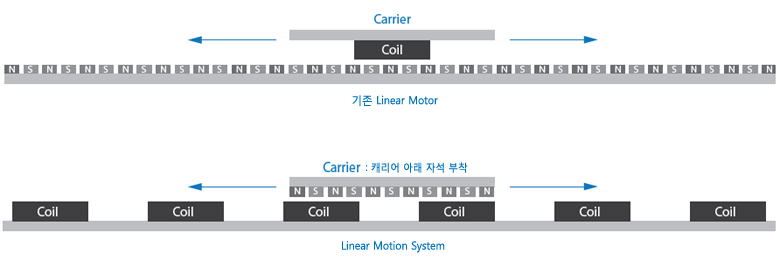

1. LMS 소개







   - Carrier Motion은 코일을 순차적으로 활성화 시킴으로써 이루어진다.

   - Carrier Position는 홀센서를 통해서 측정한다.
   - 가동자(Linear Coil)가 고정되어 케이블 작업이 단순하다. (Cableveyor 불필요, 진공 Chamber 적용 시 Chamber 내 케이블이 없어짐)
   - Linear Encoder를 사용하지 않으므로 원가 절감.
   - 물류 구성의 용이 : 개별 이송부 간 연결 및 물류 설계 용이.

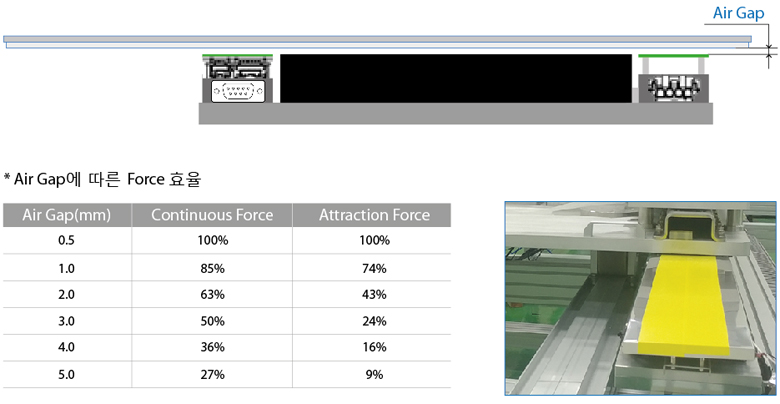

2. Linear Coil과 자석 사이 간격 (Air Gap)

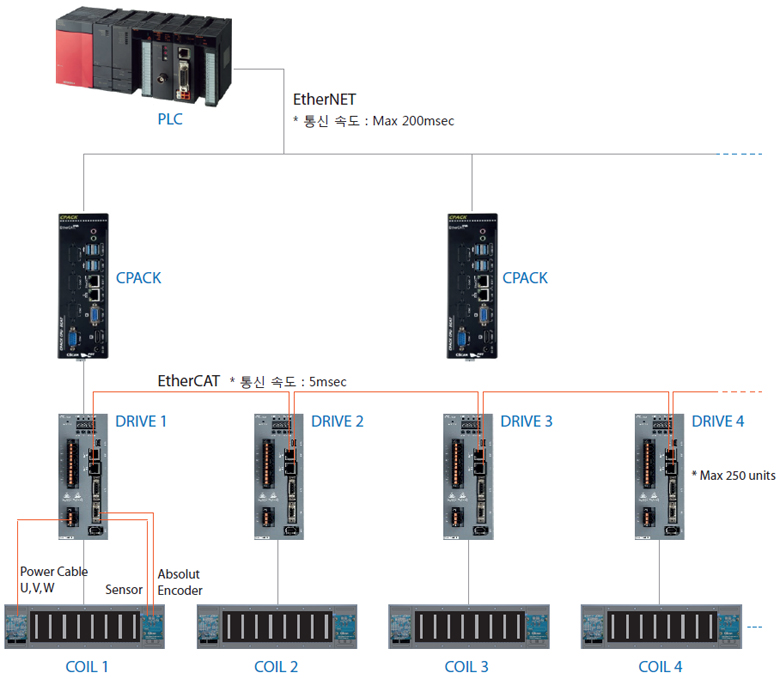

3. LMS 구성

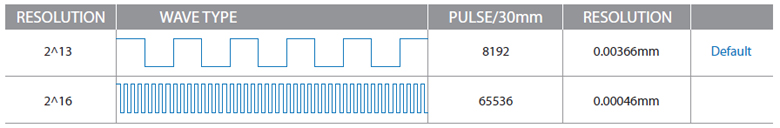

4. Encoder Resolution











5. LMS 영상보기



     물류라인 테스트 영상






     동기제어 테스트 영상

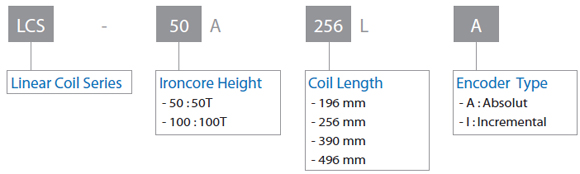

6. Linear Coil 제품 형식

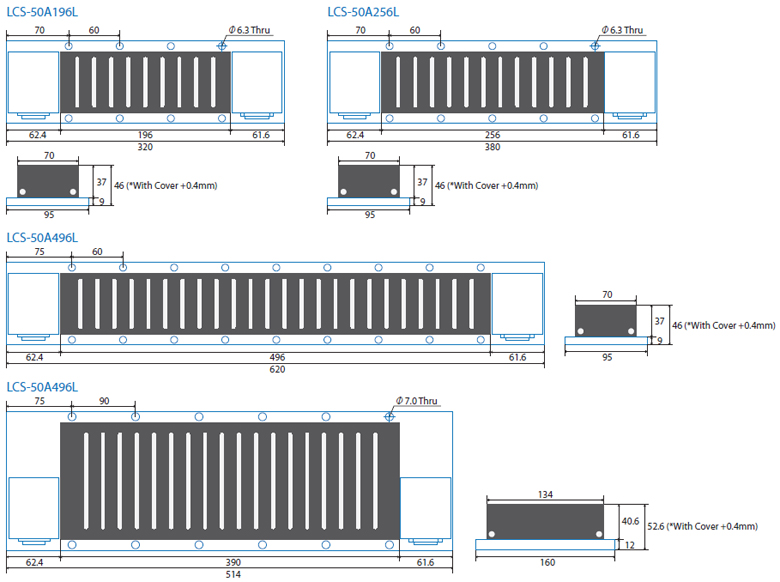

7. Linear Coil 치수

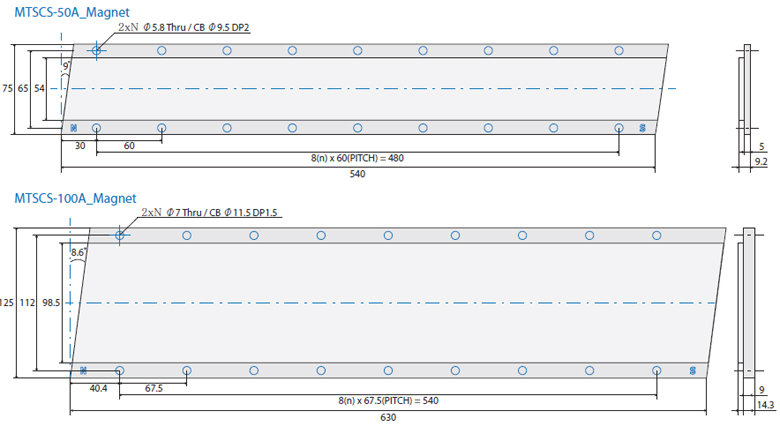

8. Magnet Track 치수











주요사양


Linear Coil 사양



SPECLCS SERIES
50A196L50A256L50A496L100A390L
 Force (N)
 Continuous2303507501000
 Maximum60080015003000
 Current (Arms) Continuous2.264.58.529.29
 Maximum5.7511.518.527.8
 Resistance (Ω)5.676.016.721.96
 Inductance34.0134.2635.0512.31
 Back EMF34.823.223.237.5
 Force Constant (N/Arms)1006565108
 Capacity (W)40075018003000
 Drive Capacity (W)400100020003000
 EncoderABS or Incremental
 Maximum SpeedOver 2m/sec



 * 제품 사양 및 치수는 성능 개선을 위해 변경될 수 있습니다.
