레이저 스캐너와 CNC의 결합으로 고정밀 레이저 패터닝
레이저 패터닝 전용 CAM (3D, 5Axis On-The-Fly 기능 지원)

최초 5축 레이저 On-The-Fly 기술이 적용된 대면적 고정밀 레이저 연속 패턴 가공기

1. 5축 레이저 패터닝 장비 특징

* 레이저 스캐너와 CNC의 결합으로 대면적 고정밀 레이저 패터닝 실현

* 레이저 패터닝 전용 CAM (2D/3D, 5Axis On-The-Fly 기능 지원)

* 정밀 Rotary Table 채용

* 곡면 전영역에 레이저 수직 조사 가공품질 보장

* CNC 스테이지의 가감속을 보장하는 On-The-Fly 기술 적용

* 이음매 없이 고정밀 고속 레이저 패터닝 가능함.

* 레이저 Spot Size 10 ~ 500um 조절 가능하여 다양한 응용이 가능함.

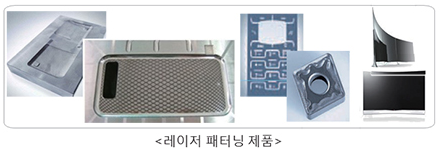

* 3D 캐비티 금형의 오목면의 정밀 패터닝, 2D/3D 부분 영역 해칭, 문자마킹,

앰블램 문양, 특수 패턴, 미세 패턴 지원함.

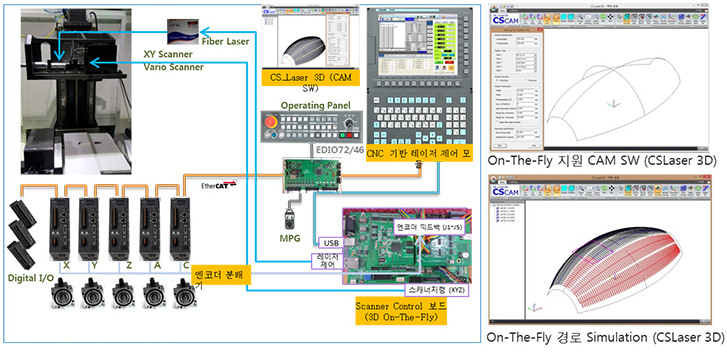

2. 레이저 패터닝 장비 구성도

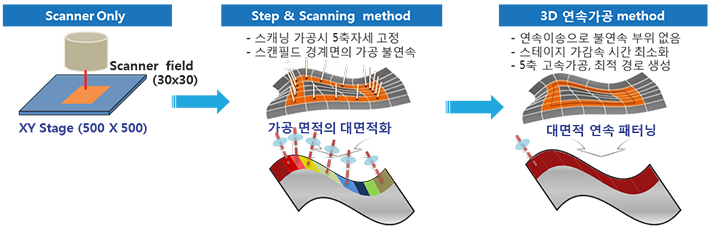

3. 대면적 연속 정밀 패터닝

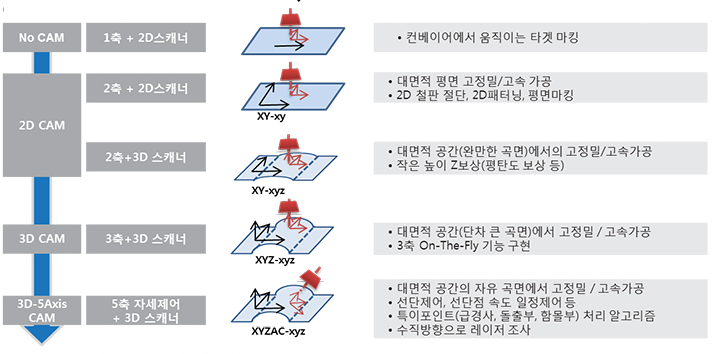

4. On-The-Fly 종류

5. 5축 레이저 패터닝 장비 시연영상

- 자동차 리어램프 5축 패터닝

CNC	구분	사양
CNC	OS	Window XP embedded, Windows 7 embedded
	통신	EtherCAT (서보통신), Ethernet (Data 통신)
	축제어	위치 제어 주기 : 1m/sec, 5축 선단 제어 (선단 속도 일정 제어 기능)
	PLC	DIO 32/32 접점 단위로 확장 가능, SW PLC 내장, 래더 편집기
	입력 프로그램	연동 NC 데이터 (스캐너 NC 데이터 & 스테이지 NC 데이터)
	옵션	MPG, OP 판넬 용 IO 보드
스캐너 / 레이저 제어	스캐닝	3D 패터닝 : XY galvo mirrir + dynamic focusing unit
	처리 분해능	Focus-shift range/speed : ±30mm (Max. ±50mm) / Max. 100 ~ 280mm/sec
	제어 주기	16bit (Max. 20bit)
	오차 보정 측정	10usec (MAx. 5usec)
	인터페이스	2D Correction table (5 X 5 ~ 17 X 17) + Scale factor (A, B, C)
	연동 스캔필드	PCI Slot
	스테이지 엔코더 Feedback	Scan field (20bit) 의 최대 16배 (24bit)
CAM	경로 생성 방법	Max. 5채널 (XYZAC), 엔코더 신호 Type : Line driver (Max. Input Freq. 1Mhz)
	입력 포맷	2축, 3축, 5축 (선단점제어)
	출력 포맷	자유곡면 *.nbs (Option : DXF, 곡면 모델 (STL))
	시뮬레이션 검증	NC Data (스캐너 지령, 스테이지 지령 NC Data)
