작은 공간을 차지하도록 디자인된 전용 하드웨어와 리눅스 환경에서 동작되는 소프트웨어로 바이러스에 강한 제어기
view list

제품상세

펄스 인터페이스 CNC 900A, 900A-T


1. 900A, 900A-T 특징 및 구성


   - API 제공 응용 프로그램 개발 위한 모션 API 라이브러리를 제공

   - ALL-IN-ONE 5축 제어기 최소의 비용과 작업으로 5축 장비를 구축

   - A/D 4채널, D/A 4채널 모듈 내장

   - 센서와 MUITI-INVERTER, 레이저 파워 조절 ANALOG VOLTAGE 출력기능 구현

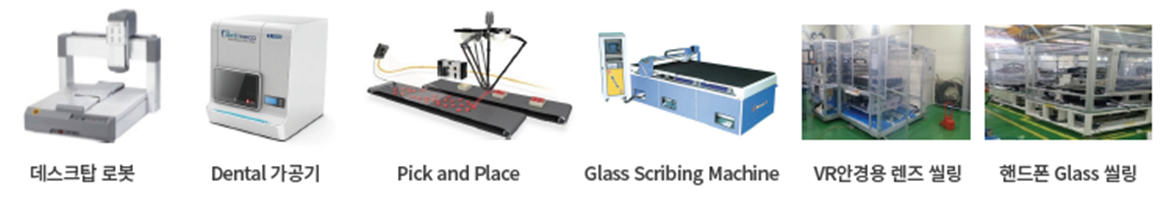

2. 900A, 900A-T 적용 분야

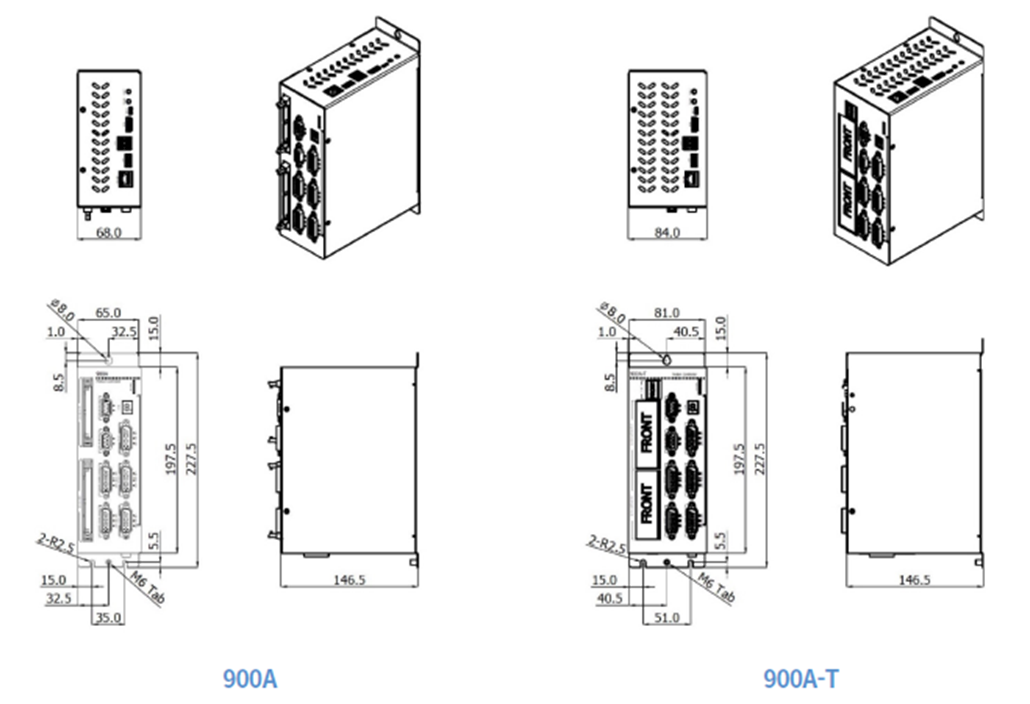

3. 900A, 900A-T Dimensions



주요사양

900A, 900A-T 사양


Motion CPU (공통)


Motion Axis (공통)

CPU
Dual ARM Cortex-A15 1.5Ghz
제어축수1 ~ 5 Axis
DISPLAY
HDMI
펄스 출력 형태24점
USB1
USB2.0 * 4Port
Control voltage포토커플러 절연
USB2
Micro USB * 1Port
EncoderDC12 ~ 28V (리플 5%이내)
ETHERNET
10/100/1000 2-Port
Axis I/ODC 11.5 이상 / 4mA
FLASH MEMORY
eMMC.8GB (Option 32GB)
Spindle SpeedDC 6 이하 / 1mA
MEMORY
2GB DDR3L (256M X 16)
Analog Input약 4.0KΩ
MICRO SD CARD
SD Card X 1EA
Analog Output초기값 : 4ms
INTERFACE
HSSPI
(High Speed Serial Peripheral Interface)
LED Display
Servo on LED, Servo ready LED
Servo alarm LED, FND State display




900A I/O


900A- T  I/O

Digital Input40 Point, 24V 7mA
Digital Input32 Point, 24V 7mA
Digital Output32 Point, Transitor, 24V 0.5 A
Digital Output18 Point(Tr3/Relay15), 24V 0.5A
