WHEEL FLOW FORMING M/C

자동차 알루미늄 주조 휠 성형용 플로우포밍기계
승용 및 상용차 주조 알루미늄 휠 열간 성형 장비
최대 성형 능력: 직경 22인치, 림폭 12인치

제품상세

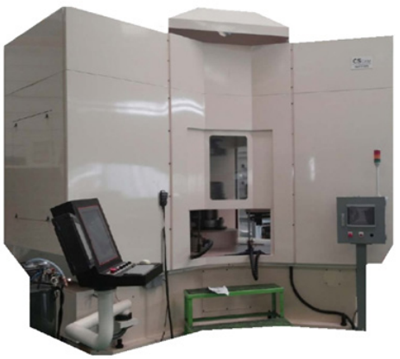

자동차 알루미늄 주조 휠 성형 용 플로우포밍머신 WFF125-T3-A6





1. WFF125-T3-A6 의 특징





  * 승용 및 상용차 주조 알루미늄 휠 열간 성형 장비

  * 최대 성형 능력 : 직경 22인치, 림폭 12인치

  * 3개의 롤러를 이용한 3채널 2축 동기 제어

  * 유압서보와 리니어 스케일을 이용한 정밀 제어

  * 진동 최소화를 위한 기어타입 주축 구조 채택

  * 롤러 자체 구동을 통한 성형시 충격 완화

  * 공장 내 타 시스템과의 인터페이스






주요사양



 ITEM SUB ITEM SPECIFICATION
 Classification
 Casted Wheel flow Forming Machine
 Designation
 WFF125-24-10-H
 Machine Spec. A Number of Axes  6 (2Axes X 3)
 A Number of Rollers  3 (Rough, Middle, Finish)
 Product Spec. Diameter 14-21inch
 Width 5-10inch
 Shape Customer
 Size Total 3,930 X 3,800 X 2,820mm (Frame)


 4,570 X 4,160 X 4,250mm (All)
 Stroke Longitudinal Axis  300mm
 Transversal Axis  500mm
 Tail Stock  550mm
 Power (Max.) Longitudinal Axis  200kN
 Transversal Axis  200kN
 Tail Stock  80kN
 Spindle Speed Maximum 800rpm
 Weight
 32,000kg
 Actuator Main Spindle Motor  200kw
 Hydraulic Pump  37kw
 Main Spindle Cooling Unit  2.2kw
 Main Spindle Oil Pump  0.75kw
 Hydraulic Unit  15kw
 Environment Temperature 0 ℃ - 35 ℃
 Humidity Under 80%
 Installation Space  Inside Factory
 Electric Utility A Source of Electric Power  AC 3Φ 380V 50Hz, 60Hz
 Electric Power Supply  AC 3Φ 380V 50Hz, 60Hz
 Operating Power Supply  AC 3Φ 220V 50Hz, 60Hz
 Electric Capacity  340KVA
 LNG Gas Utility Discharge 30㎥/Hr
 Pressure 0.5MPa - 1.0MPa
 Pneumatic Utility Discharge Over 500Nl/min
 Pressure 0.5MPa - 1.0MPa
 Cycle Time Single 22sec. (17inch X 7J Wheel)

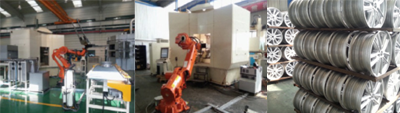

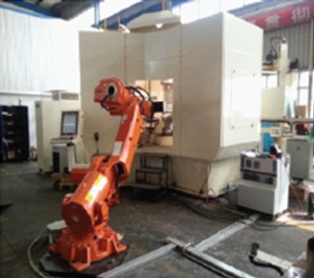

 With Robot  40sec. (17inch X 7J Wheel)
 Constraint Cycle Time and Product Surface are Inverse Proportion
