2D CAD 기반의 HMI
E-GX는 GX-Series를 CAD 데이터로 손쉽게 운용할 수 있게 해주는 소프트웨어입니다.

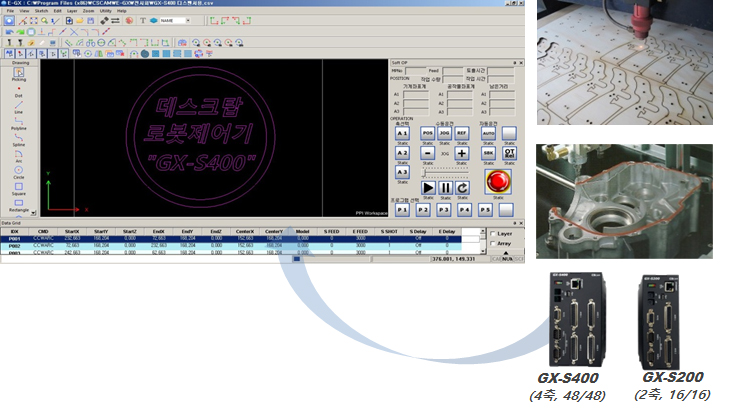

적용 분야 및 사례
사양 및 특징
- 자체 CAD 기능(도형 설계 및 편집) 탑재

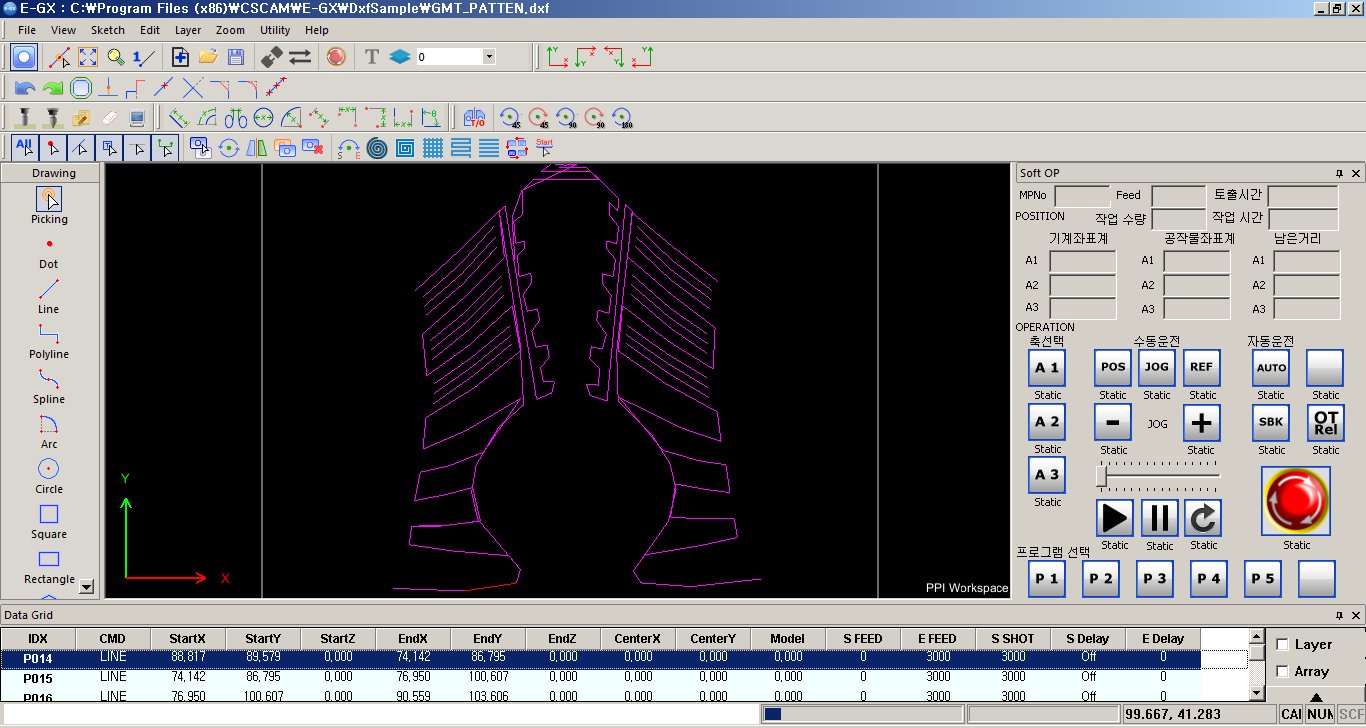

- DXF파일 로딩 후 모션 코드 자동 생성
- G 코드 환경의 NC 데이터 변환 기능
- 실시간 위치 디스플레이 기능
- 마우스 드래그를 통한 좌표(위치)변경
- 디스펜서 로봇 장비 활용 (Start/End Shot, S/E Time, S/E Feed 등)
- GX(제어기)의 통신 연결 후 데이터 전송

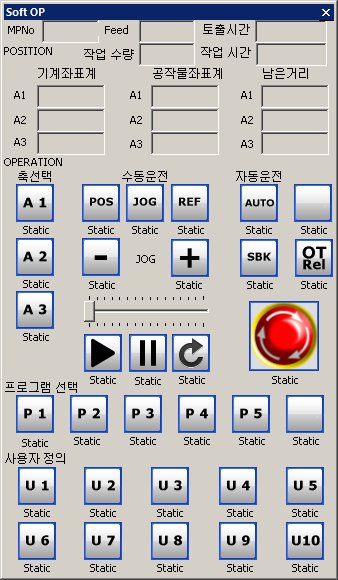

- HMI 실행으로 로봇 동작 제어 가능
- CAD 화면을 GX의 HMI로 사용가능
- 단순 경로는 티칭에 의하여 생성하고, 복잡한 연속 경로는 CAD 파일로 부터 경로 생성하여 보다 정확한 모션을 가능
- 간편한 USB (Ethernet, RS-232 가능) 통신
- 꺾이는 코너에 자동 R 삽입 기능
- 무정지 IO 기능 (응용 : 이송중 레이저 on/off 등)
- 경로 데이터 Excel 파일 입출력 기능
- DXF 입출력기능
- 실시간 경로 디스플레이
