Laser Equipment

LASER MICRO ENGRAVING M/C (5AXIS)

5축 기계(X,Y,Z,B,C)로 복잡한 형상 가공 가능
대형 작업 영역(Ø1000)에서 높은 생산성 제공
나노 펄스 레이저(20W~100W)로 정밀 가공

제품상세

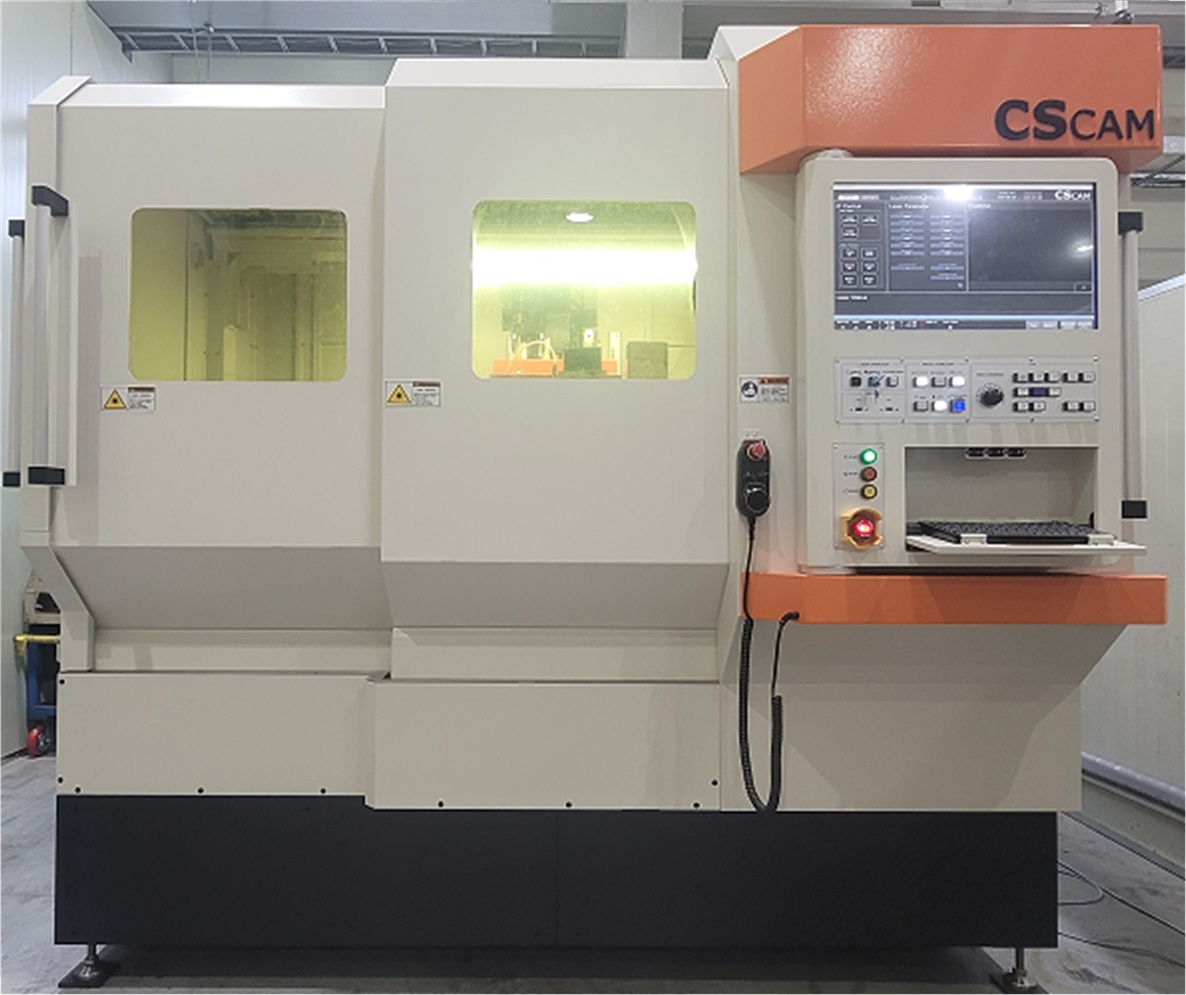

5축 레이저 마이크로 인그래빙 및 텍스처링 장비입니다.






1. 씨에스캠 자체개발 Machine 과 CAM System







2. 5축 레이저 마이크로 인그래빙 머신 컨셉

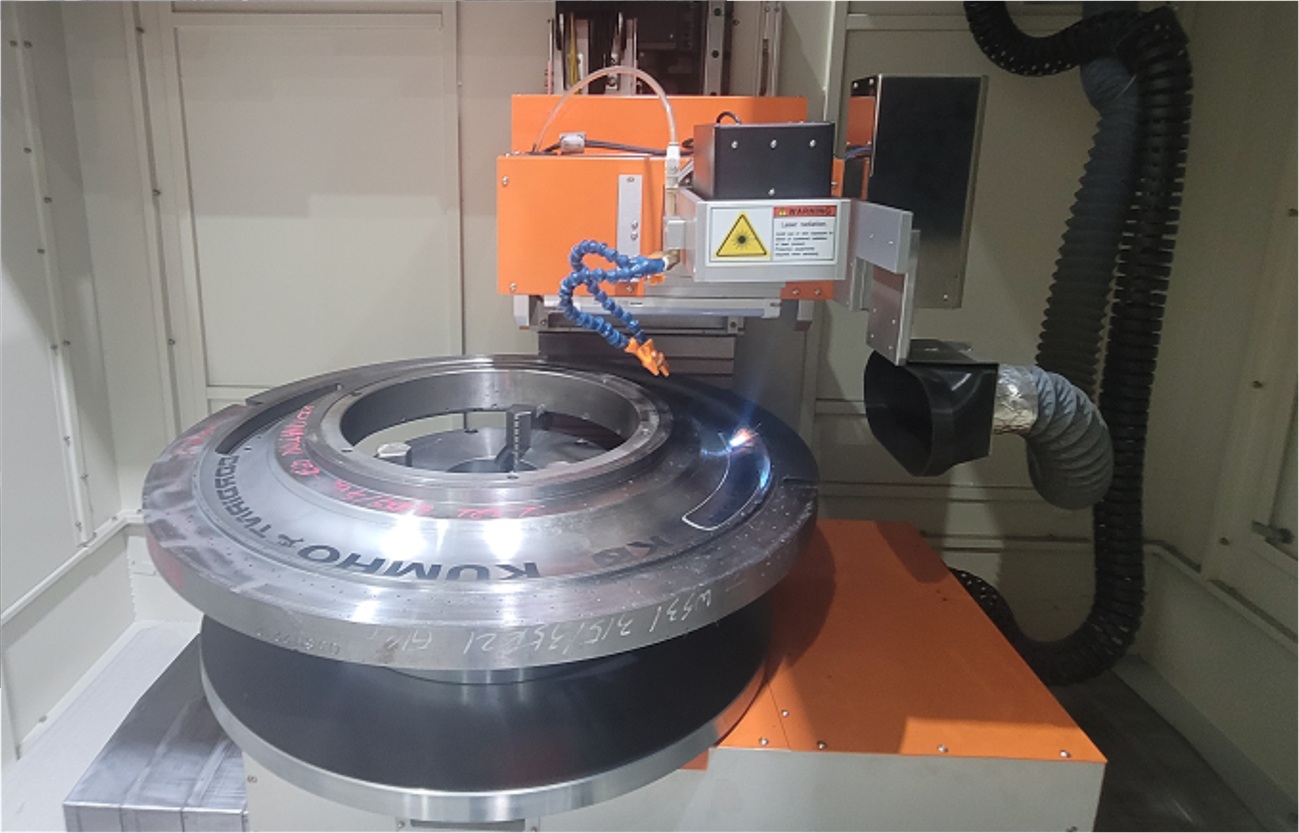

3. 나노 펄스 레이저 적용 생산사례




주요사양


  [Machine & CNC]

   * 5Axis Machine (X, Y, Z, B, C)

   * 3+2Axis Mode

   * TCP & High Speed Machining Mode

   * CNC & Scanner Control Integration

   * Optimal Structure for Tire Side Plate

   * Large Size Working Area (to Φ1000)

   * User Friendly HMI

   * Soft and Hard OP with Touch Screen

   * CCDd Camera and Sensor for Setting Work Coordinates

   * Fume Collector and Blower

  [Machine & CNC]

   * Nano Pulsed Laser (20W ~ 100W), IPG

   * 3D Scanner (X, Y, Z), Scanlab

   * F-Theta Lens (120 X 120), Scanlab

  [Operating System & Software]

   * A Dedicate CNC Controller (by CSCAM)

   * Scanner Interface

   * CAM System (CS_Laser3D by CSCAM)
