Machining Center

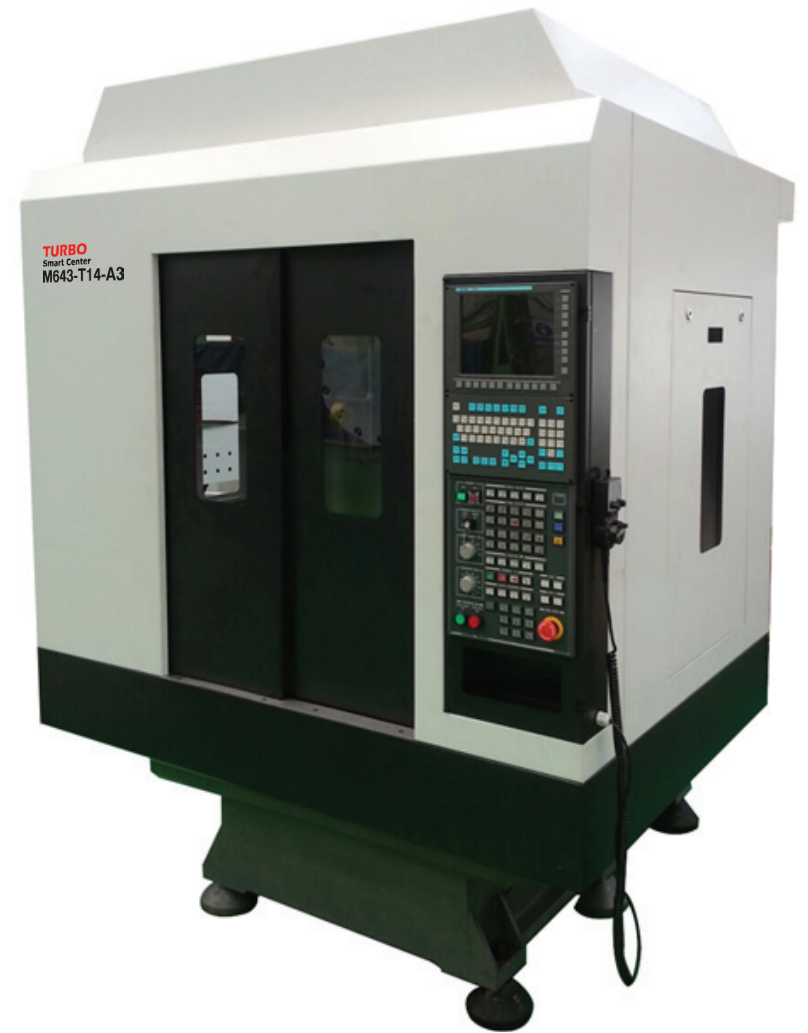

SMART CENTER

X, Y, Z 축으로 고정밀 가공 머시닝센터
3축+2축 통한 5축 옵션 기능 적용
스핀들 변경을 통한 사용자 전용기로 구조 변경가능

제품상세

High Reliability, High Performance and Multi-Functional Machining Center.





1. 스마트센터의 특징



  * 이송계의 가감속 시간의 단축으로 고생산성 실현

  * 비절삭에 의해 낭비되는 시간을 철저히 배제하여 성능 및 생산성 향상

  * 서보 응답성 향상으로 리지드 탭 가공

  * 고속 공구 교환

  * 직결형 고속 스핀들 구조로 장시간 절삭운전 안정성 확보

  * 세라믹 베어링 적용으로 열변위 최소화

  * 최신 CNC 적용으로 고속, 고정밀 가공 및 선단제어 가능







2. 스마트센터 가공 능력



DRILLING
소재사용공구주축속도 (r/min)절삭깊이 (mm) 절삭속도 (mm/min)
ALΦ 163,00050400
GC250Φ 161,00050100
SM450Φ 141,0005050


RIGID TAPPING
소재사용공구주축속도 (r/min)절삭깊이 (mm) 절삭속도 (mm/min)
AL6061M13,1852.5796
AL6061M65,600255,600
AL6061M1639835796


FACE MILLING
소재절삭량 (㎤/mm)절삭폭 (mm)깊이 (mm) 이송속도 (mm/min)
AL204402.52,040
GC25057402.5573
SM45039402.5484

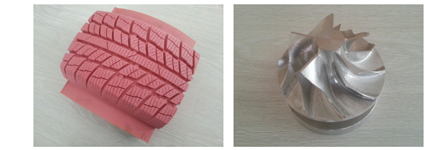

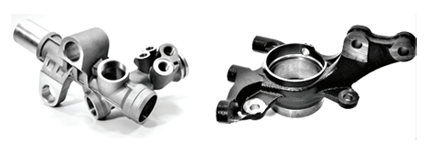

3. 스마트센터 5축 가공 (5 & 3+2축)

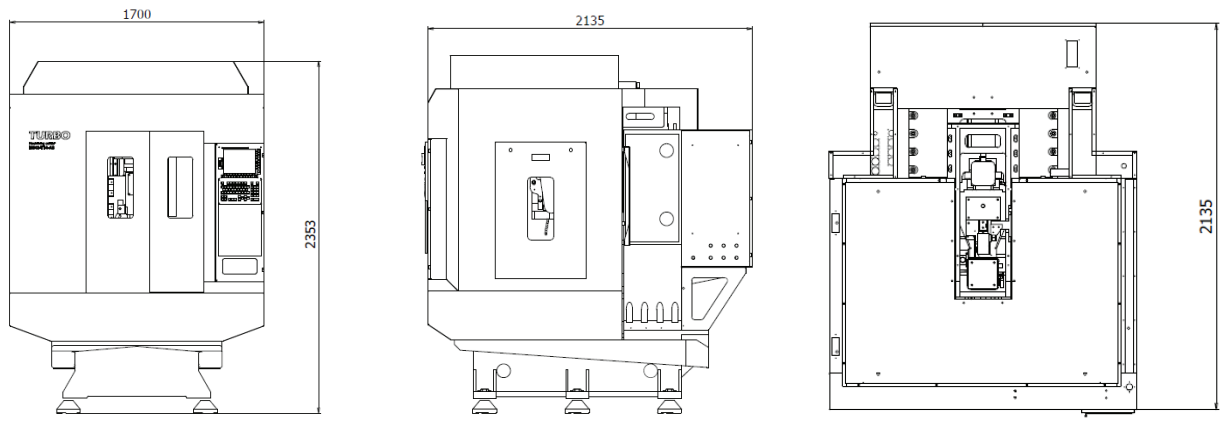

4. 스마트센터 외형치수



주요사양


제조사씨에스캠(주)F사 (일)
구분모델명단위Smart Center (M643-T14-A5) R*** (α-D14**)
주축파워KW5.5 (30분 연속 정격) / 3.711 (1분 연속 정격) / 3.7
가속시간sec1.4 (12,000 rpm) 1.4 (10,000 rpm)
리지드 탭 속도 rpm6,0006,000
테이퍼type2 face contact (BT30) 7/24 tapered No.30 (With air blow)
테이블크기mm700 X 400 650 X 400
최대허용하중kg200300
이송량 (X/Y/Z) mm600 / 400 / 350 500 / 400 / 330
테이블 상면 - 주축단거리 mm150 ~ 500 150 ~ 480
컬럼안내면 - 주축중심 mm454
급속 이송속도 (X/Y/Z) m/min45 / 45 / 33 48 / 48 / 48
이송속도mm/min1 ~ 30,000 1 ~ 30,000
서보모터 ( X/Y/Z) kw

1.8 / 1.8 / 1.8


ATC공구 보유수 EA1414
Tool to Tool sec1.11.4
Chip to Chip sec1.82.0
공구 최대길이 mm250250
공구 최대직경mm8080
SIZE설치면적 (폭X길이)mm2,150 X 1,700 1,565 X 2,040
높이mm2,3502,236 ± 10
무게kg3,0002,000
제어기모델명
CSCAM 800SFANUC 31i-B
모니터 화면
10.4" Color LCD 10.4"
CPU
2.3Gz
틸팅테이블이송량 (X/Y/Z) mm600 / 400 / 150
서보모터 (A/C) KW1.3 / 0.75
C 테이블 크기 mmΦ 200
최대 허용하중 kg100
