工作機械には最高峰のCNCコントローラ
自動化には最先端の
モーションコントローラ
最大32軸の完全同期・補間制御、最大1,024のI/Oポイントで、カスタム自動化設備の頭脳となります。












精密制御技術で
工作機械と自動化設備を完成させる
CNCコントローラからモーションコントローラ、サーボ/ステップドライブ、EtherCAT IOモジュールまで — CSCAMは工作機械と自動化設備に必要な制御システム製品ラインを総合的に提供します。以下では2つの中核事業をご紹介します。
CNCコントローラ
最大32軸の完全同期・補間制御、最大1,024のI/Oポイントに対応する多軸CNCコントローラ製品群です。カスタム自動化設備から3軸/5軸マシニングセンタ、旋盤、切断機まで幅広く対応 — エントリー向けの経済モデルから世界競争力を備えた5軸コントローラまで、用途と規模に合わせて最適な機種をお選びいただけます。
CNCコントローラを見る →モーションコントローラ
CNCコントローラとステップドライブを一体化した900dから、Linuxベースの安全パルスインターフェース900A、モーション制御とPLCシーケンス制御を融合したGXシリーズまで — 専用量産設備から複雑な自動化システム設計まで、最適なコストパフォーマンスと拡張性を実現します。
モーションコントローラを見る →CSCAM — 製造業のAI転換をリードする制御プラットフォーム企業へ
技術力、蓄積された経験、そして充実した製品ラインアップ — それがCSCAM CNCの違いです。

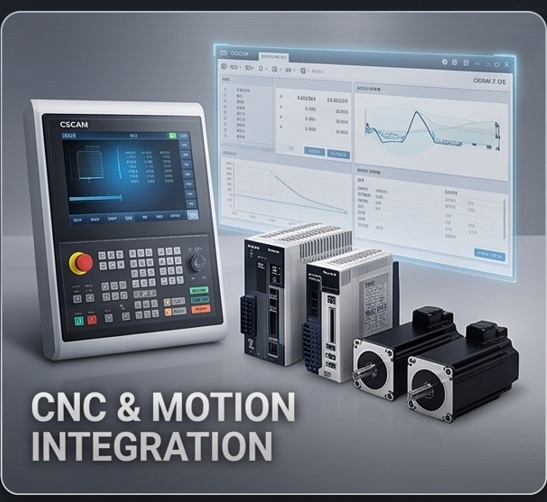

韓国トップクラスのCNC・モーション制御統合技術
CNCコントローラからモーションコントローラまで、同一の技術基盤で自社開発・供給 — 長年蓄積したノウハウで工作機械と自動化設備に最高水準の制御技術を提供します。

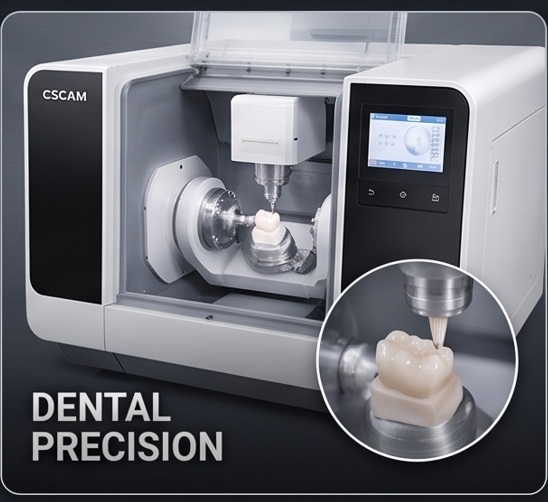

歯科加工機コントローラの最適解
ジルコニア、セラミック、チタン合金など硬質材料の精密切削が求められる歯科ミーリングマシンなどの超精密設備にも最適です。
5軸同時加工
ツールセンターポイント制御(TCP)と高速スムージング処理を組み合わせた5軸同時制御で、複雑形状のワンプロセス加工を実現する精密CNCコントローラです。
CPACK · 800S · HX2.0/3.0 · HX-Lite
最大32軸の完全同期・補間制御、最大1,024のI/Oポイント — お客様の用途と規模に合ったCNCコントローラをお選びください。

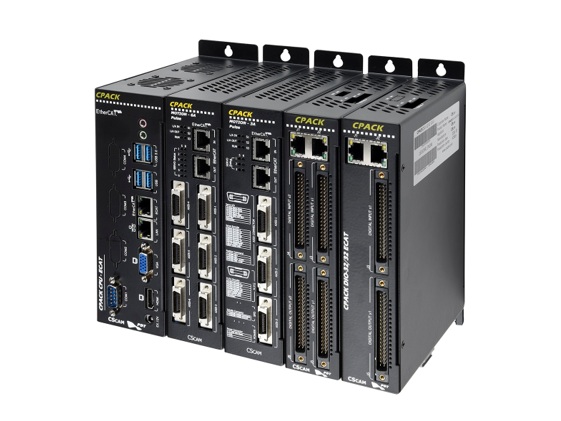

CPACK
盤石の32軸制御 — 自動化設備の中核となる多軸コントローラ。
最大32軸の完全同期・補間制御、最大1,024のI/Oポイントで、カスタム自動化設備の頭脳となります。

800S package
オールインワンCNCシステムパッケージ — 最小コストで最高性能を実現。
これ一台で完全な3軸ミーリング構成を実現。設置が簡単で価格競争力に優れています。

800S-5AX
5軸加工の答え — 20年の技術の蓄積が詰まった800S-5AX。
世界水準の5軸同時加工性能を実現し、長年にわたり複雑形状加工の現場で実証されています。

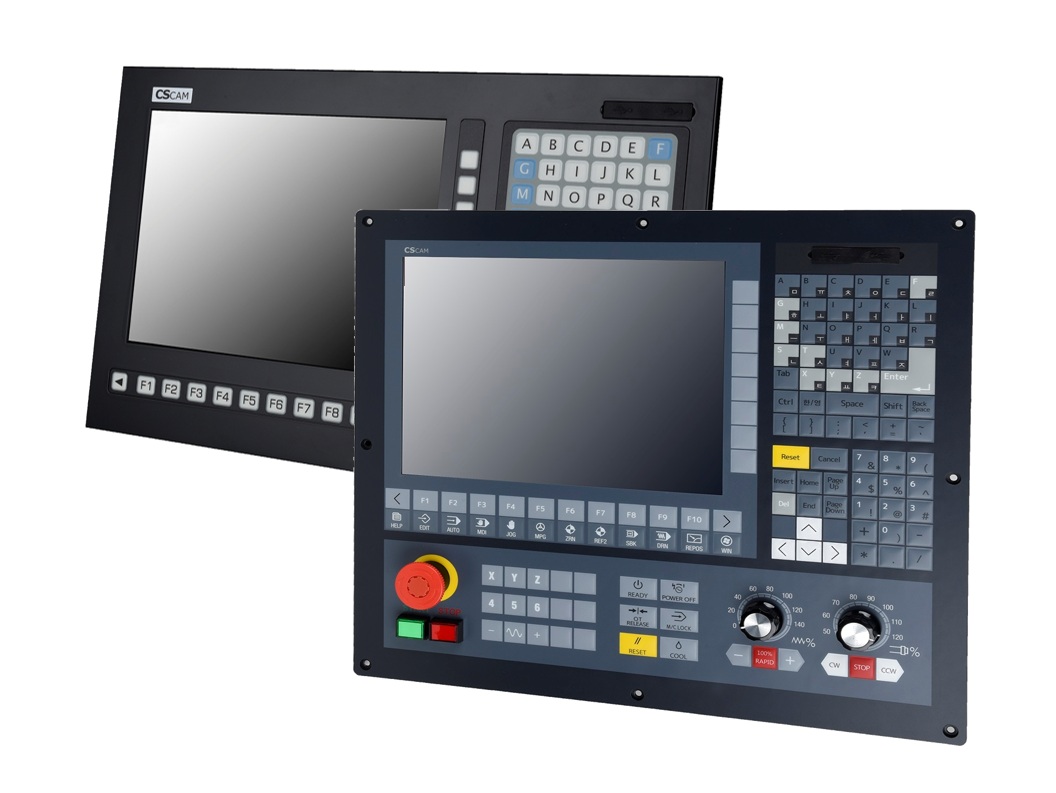

HX2.0 series
ミーリング、旋削、切断 — 各工程に最適化されたオールラウンドコントローラ。
マシニングセンタから旋盤、切断機まで対応可能 — 工程を問わない汎用性で現場標準となっています。

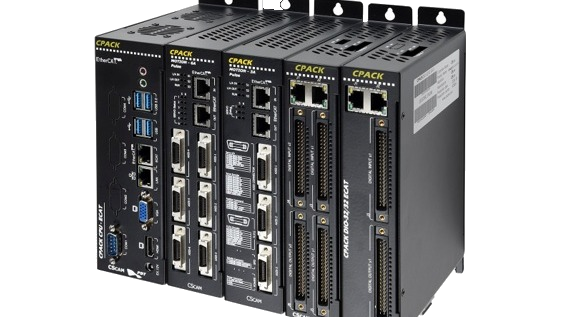

CPACK:自動化設備向け強力な多軸モーションコントローラ
カスタムCNC・自動化設備向けの強力な多軸コントローラ。
- カスタムCNC・自動化設備向けの強力な多軸コントローラ
- 最大32軸完全同期/補間制御
- 最大1,024 I/Oポイント(32/64ポイント単位で拡張可能)

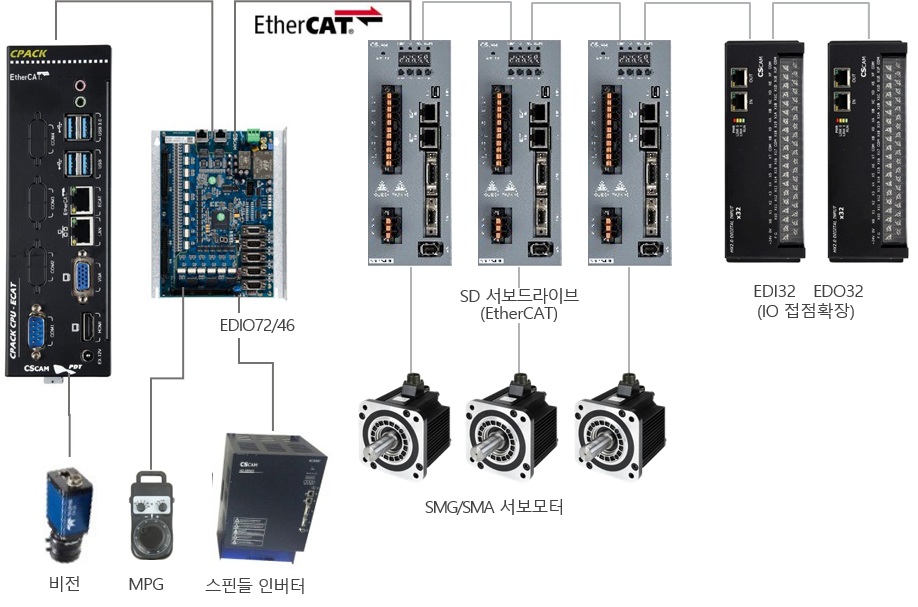

CPACK 構成と特徴
- 01強力な多軸モーションコントローラ機能
- 02PCベースのモーション制御ソフトウェアで、最小コストで高性能制御を実現
- 03追加ハードウェア不要でお客様アプリケーションを実行 — お客様自作のPCベースGUIで操作可能
- 04PLC内蔵で別途I/Oカード不要
- 05Windowsベースの標準Cホストプログラミングに対応し、強力なAPIを提供
- 06リアルタイムシステム内蔵で高速かつ正確な動作を保証
- 07最適な価格で最高の性能と拡張性を実現
CPACK 応用事例

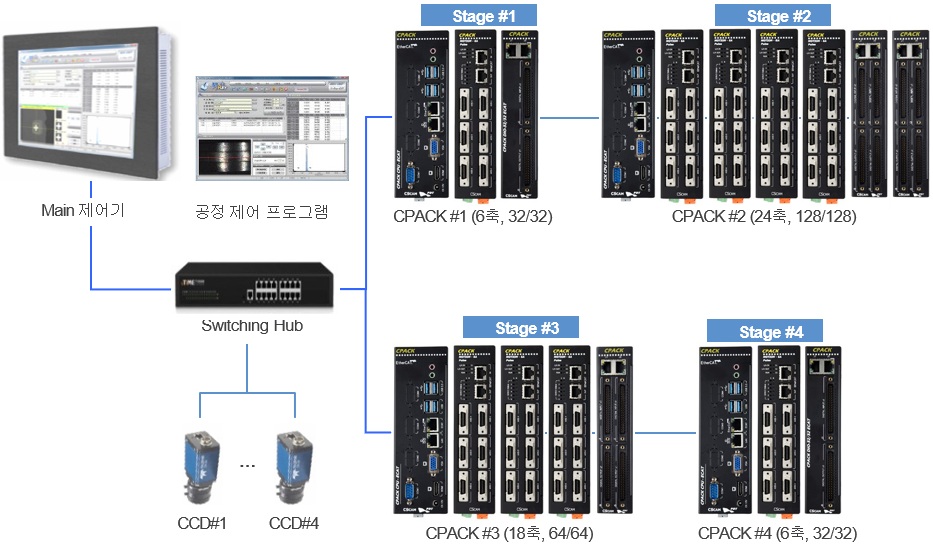

CPACK応用事例1:自動化プロセスラインの例
- OLED工程設備のコントローラとして使用可能
- プログラム可能なビジョンアライメント・検査機能に対応
- 各ステーションごとに6軸単位で軸数拡張可能、I/Oは32/32単位で拡張可能

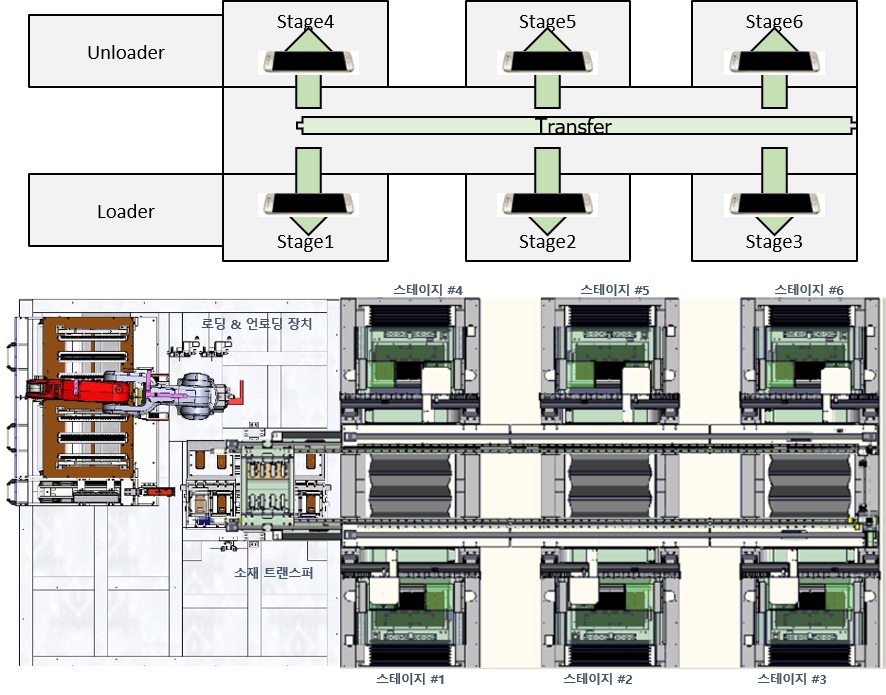

CPACK応用事例2:マルチステーション式ガラス研磨設備
- マルチステーション構成で生産効率を向上
- ビジョンベースの部材アライメントを適用
- 最大32軸完全同期/補間制御
- 最大1,024のI/Oポイントを提供
- 直接メモリアクセスにより上位コントローラとの高速TCP/IP通信に対応
- Windowsベースのホストプログラミング用APIを提供

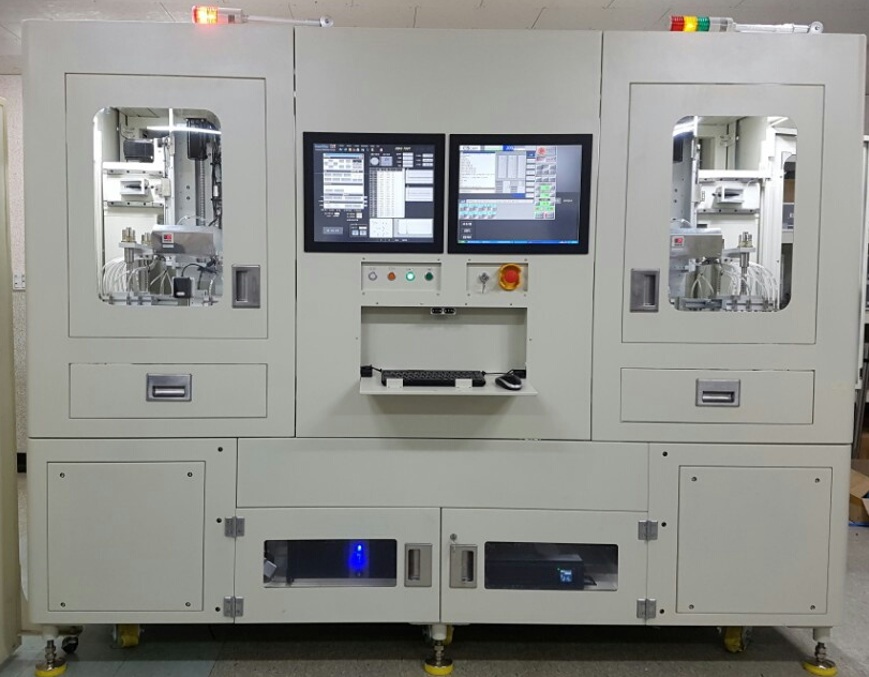

CPACK応用事例3:非接触X線膜厚測定制御システム
- FPCB部材の予備アライメント、ローディング、測定工程、アンローディングまで全工程を一貫処理する全自動設備
- ビジョンアライメント及び非接触X線検査システムとの連携が可能
- デュアルディスプレイでビジョンアライメントと検査進捗を一目で確認可能
- サーボ軸6軸、ステッピングモーター5基、I/O合計64/64

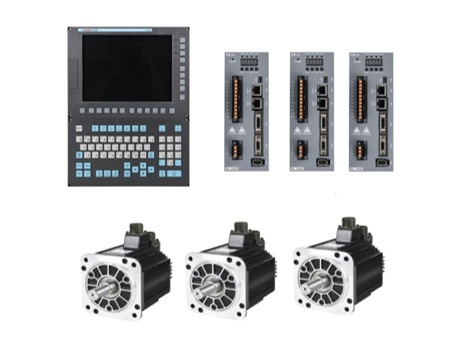

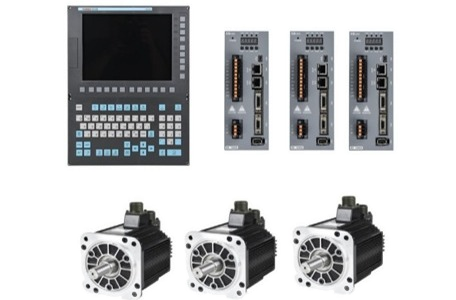

800S package
最小コストで最高性能を実現 — 800S package。
- 最小コストで最高性能を実現 — 800S package
- 3軸ミーリング構成を組むための完全なCNCシステムパッケージ
- 他に類を見ない価格競争力と簡単な設置

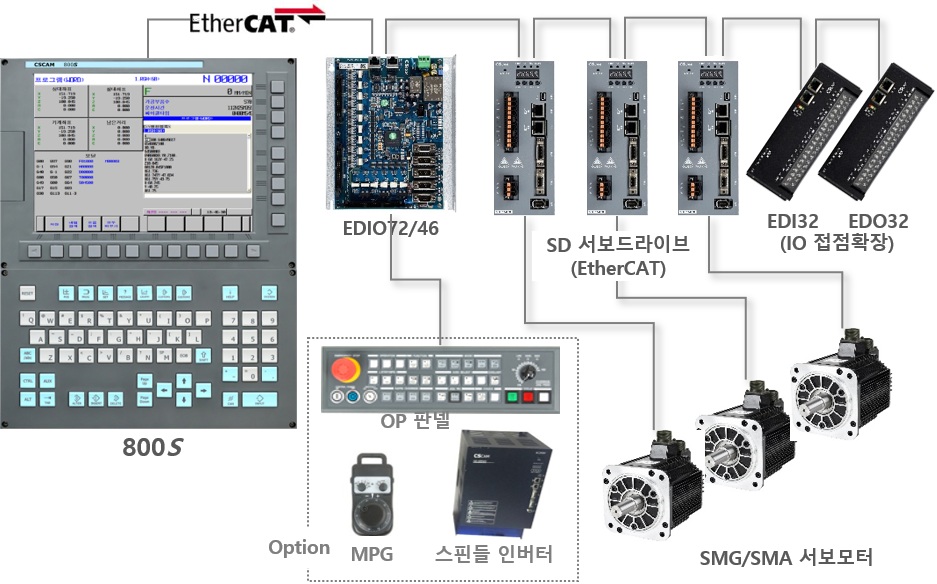

800S Package 特徴
- 01CSCAM EtherCATネットワークサーボドライブを採用
- 02標準で100ブロック先読み対応(最大1,000ブロック)
- 03高速加工機能(G10.3)を標準搭載
- 04最小位置制御周期0.5ms
- 05省スペースのコンパクトMDI&キーボードユニット(縦型・横型2タイプ)
- 06必要な各種周辺機器を接続可能
- 07操作パネルにEDIO 72/46を搭載

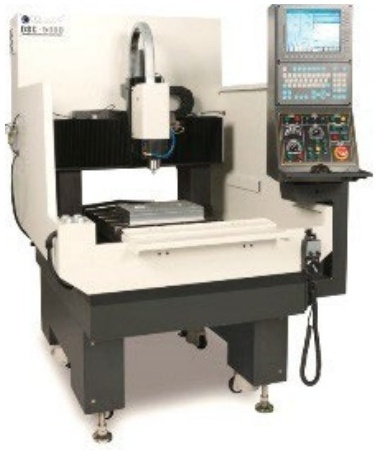

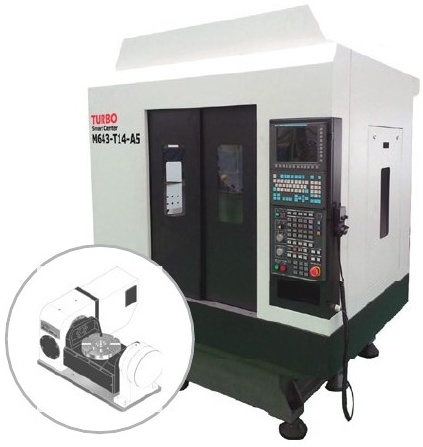

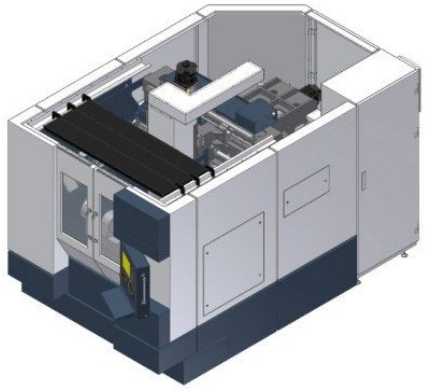

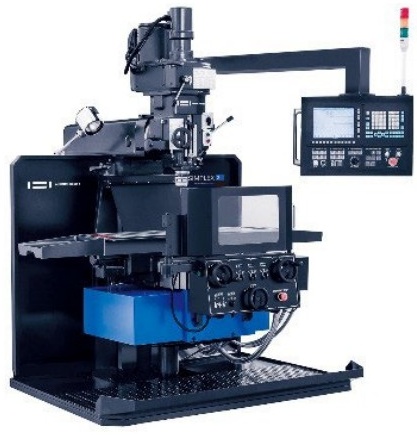

800S Package 応用事例

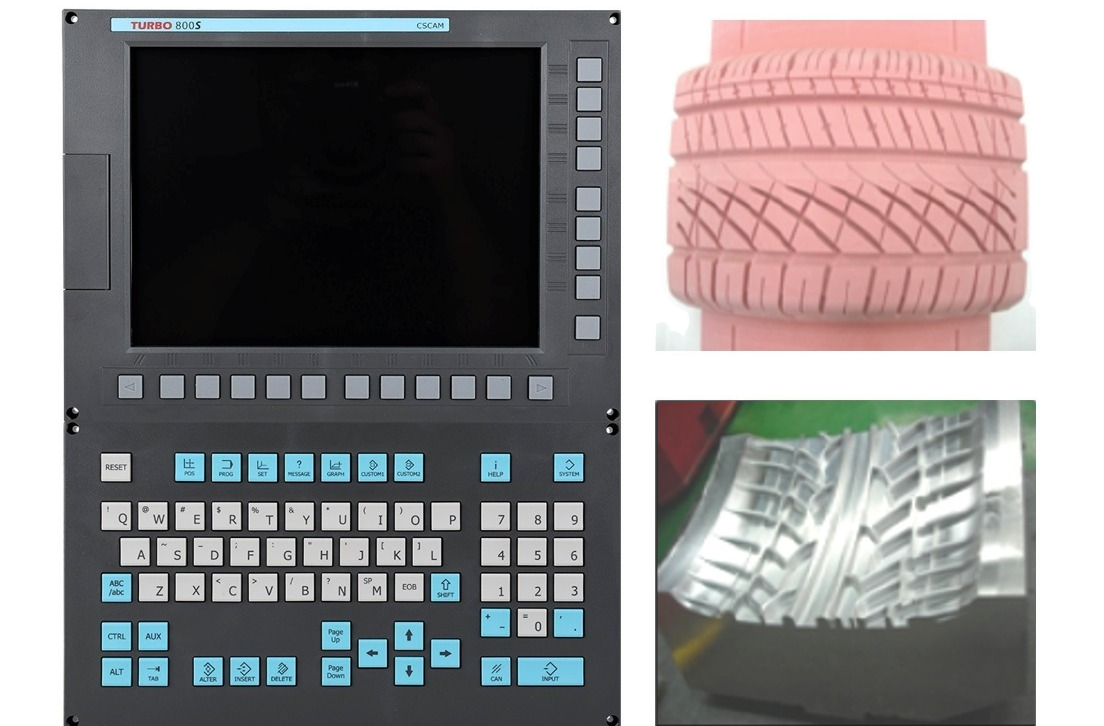

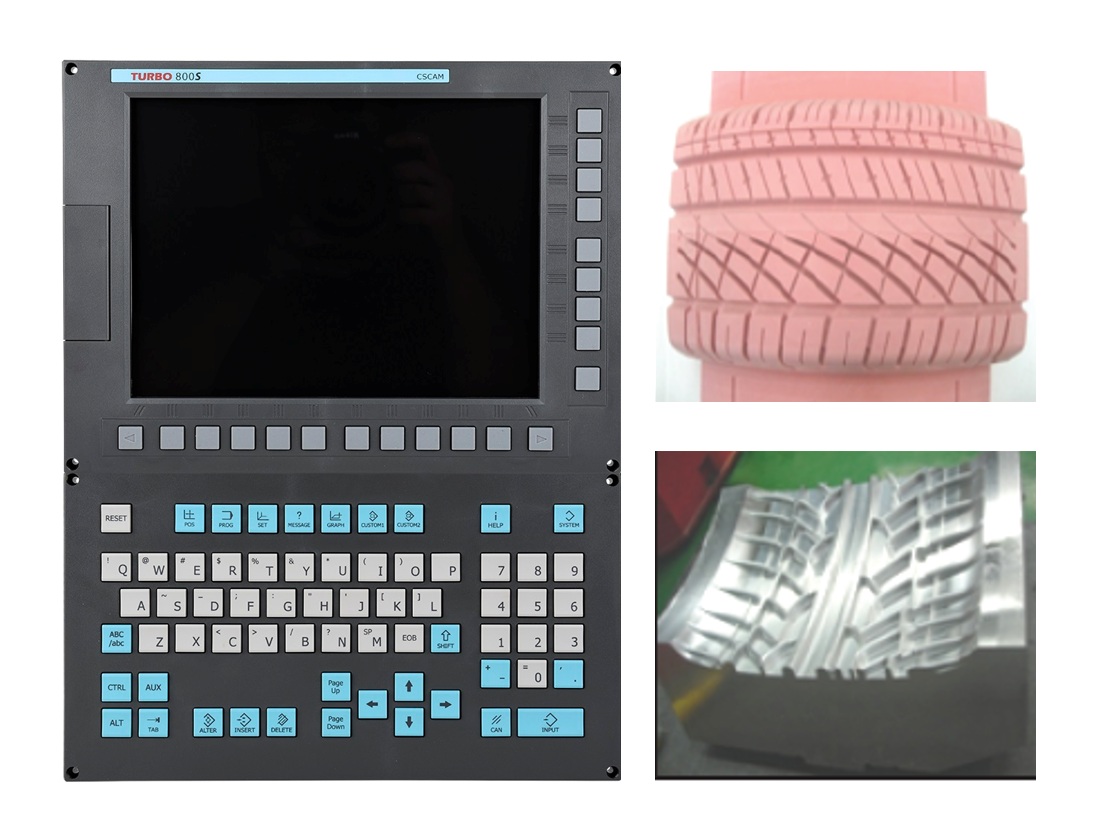

800S-5AX
世界競争力を備えた5軸CNCコントローラ。
- 800S-5AX、世界競争力を備えた5軸CNCコントローラ
- 20年以上の5軸工作機械製造・運用経験を凝縮した5軸CNCコントローラ

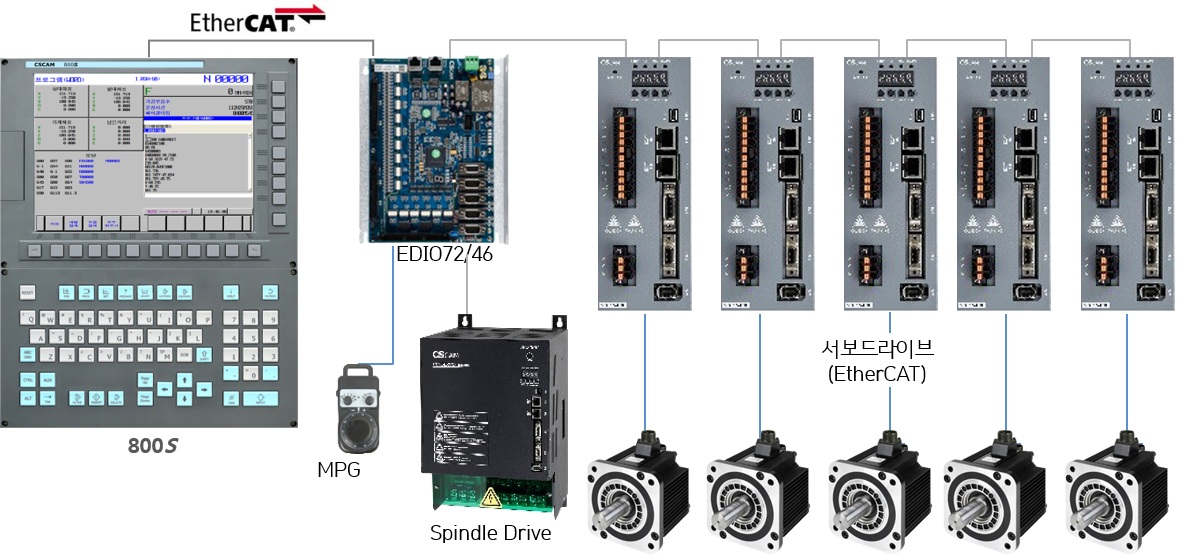

800S-5AX 構成と特徴
- 015軸同時高速加工に対応
- 02ツールセンターポイント(TCP)制御に対応
- 03先読み機能内蔵:標準100ブロック先読み(最大1,000ブロック)
- 04最小位置制御周期0.5ms
- 05自動コーナー減速、S字加減速、R部切削速度制限
800S-5AX 応用事例

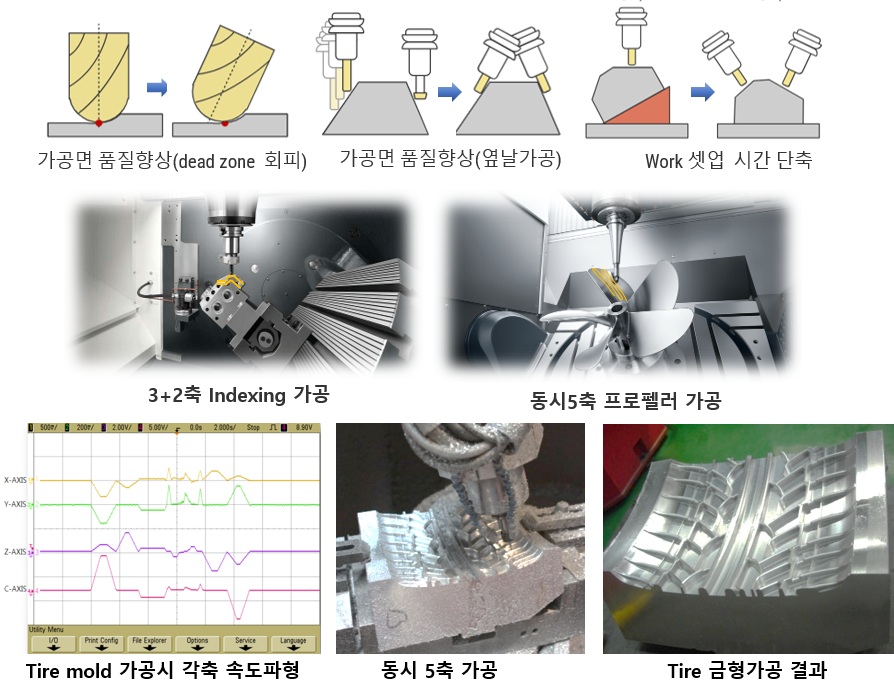

800S-5AX 5軸同時高速加工
- 3つの直線軸(X、Y、Z)と2つの回転軸(A、C)を活用し、一度の段取りでより広い加工範囲をカバー
- 3+2軸及び5軸同時加工により、従来の3軸マシニングセンタでは不可能なアンダーカット加工を実現し、加工時間も短縮
- ワンチャッキング加工で工程を短縮 — 自由曲面や広範囲のアンダーカット部品に特に有効
- 工具側面の切削経路を生成し、加工面品質を向上
- ツールセンターポイント制御(TCP制御)、高速スムーズTCP

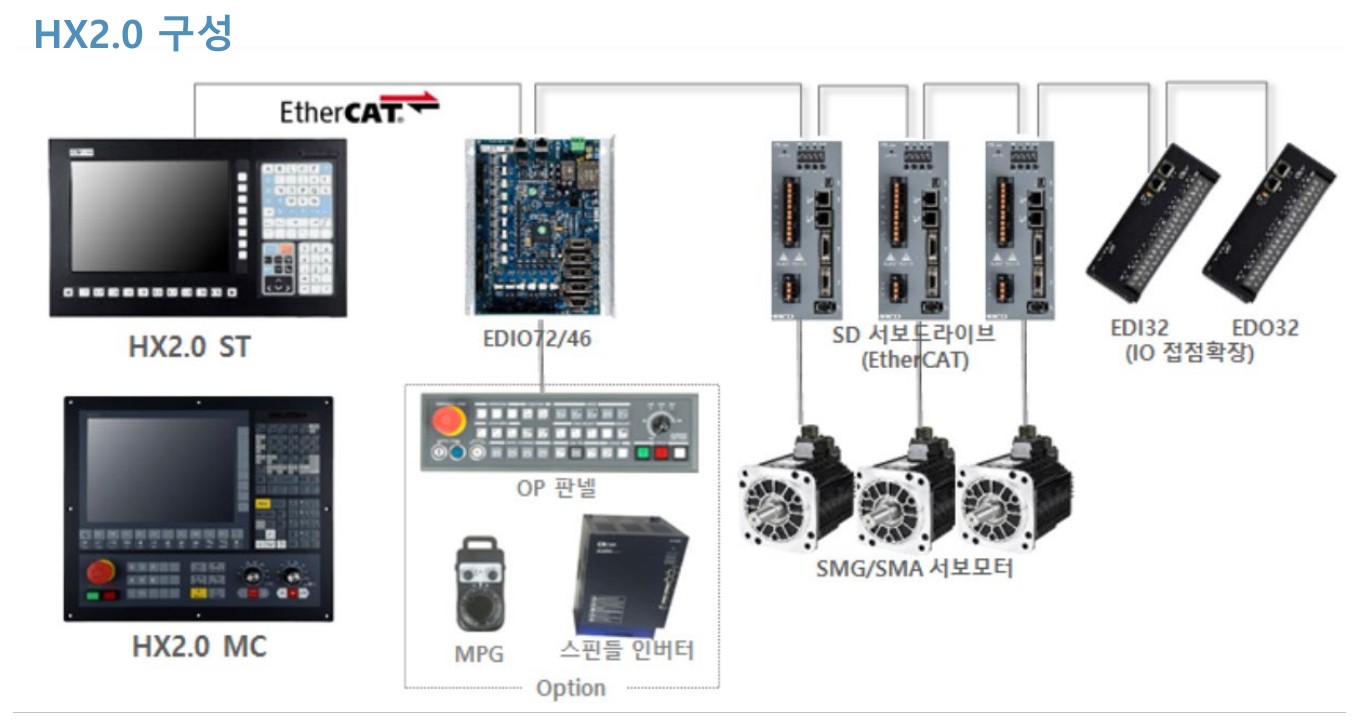

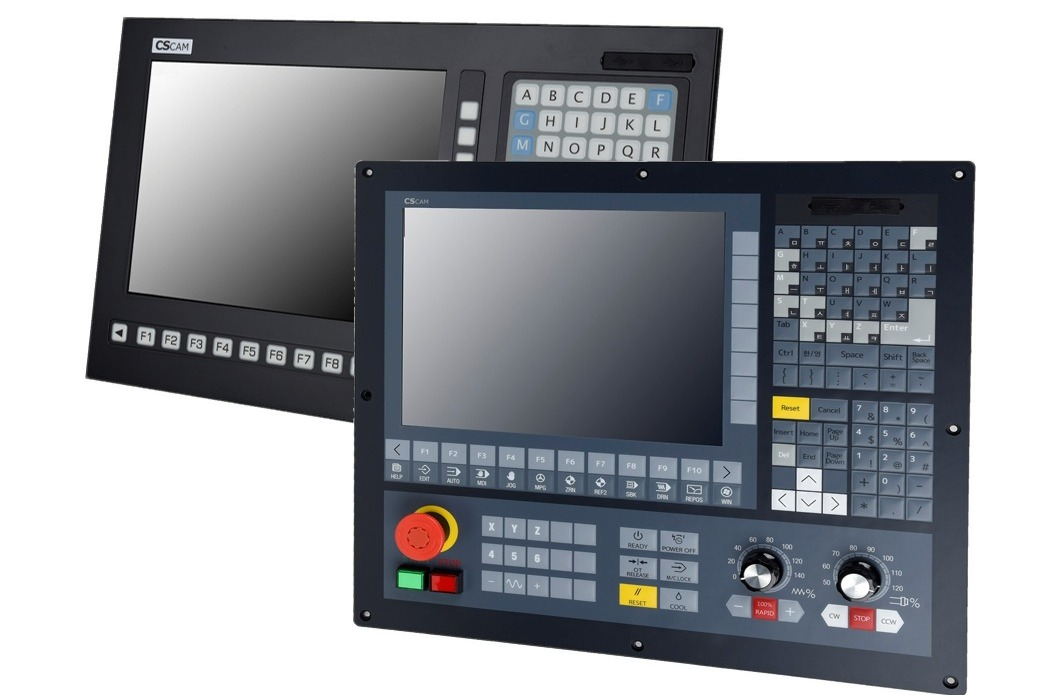

HX2.0 series
マシニングセンタ/旋盤/切断機に最適化されたコントローラ。
- マシニングセンタ/旋盤/切断機に最適化されたコントローラ

HX2.0 特徴
- 01HX2.0はミーリング、旋削、研削、タッピングなど高精度自動化設備向けに最適化されたCNCシステムです
- 02HX2.0 ST/MC等のMDI構成でお客様のニーズに即対応
HX2.0 応用事例

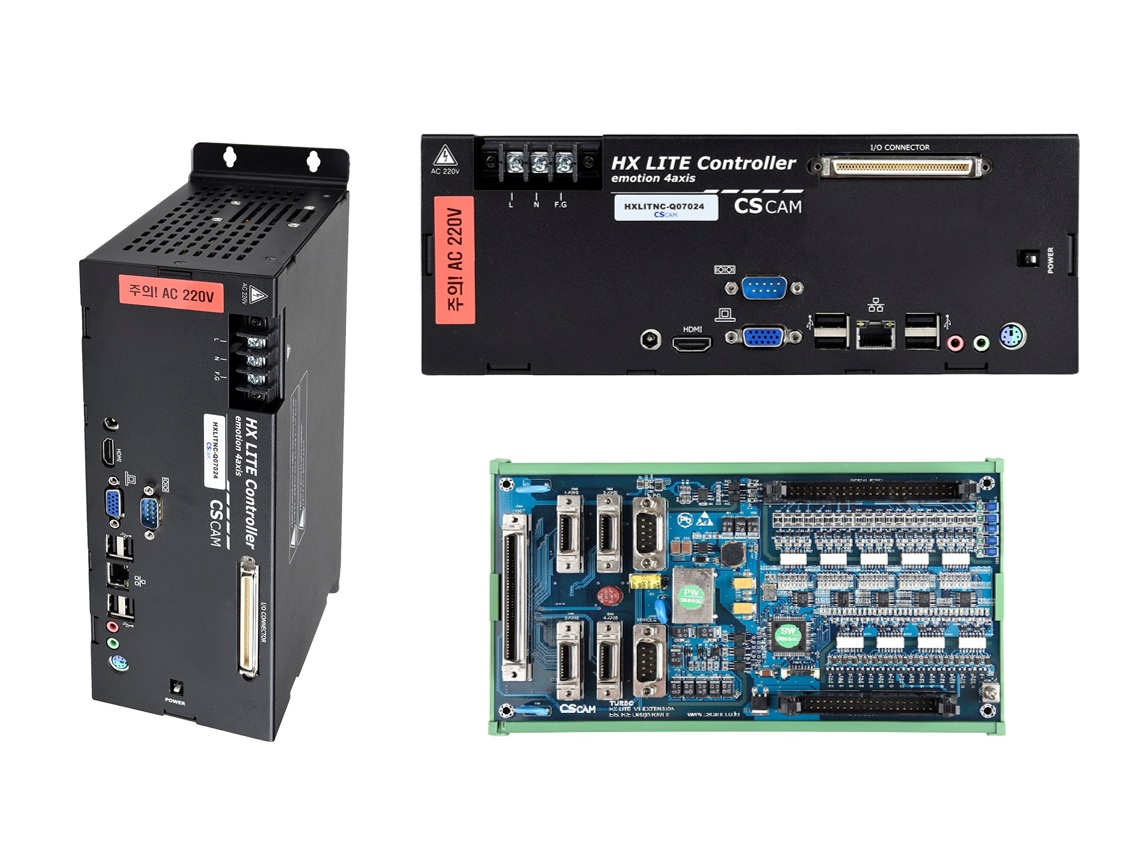

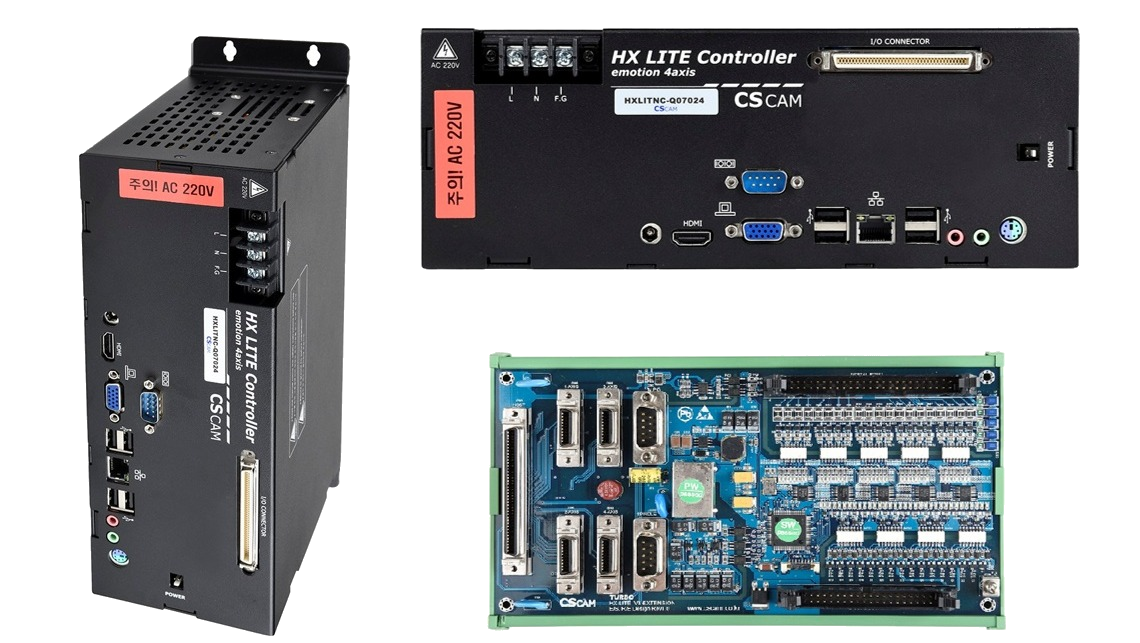

HX-Lite
韓国売上No.1のCNCコントローラ — 経済型CNCの代名詞。
- 累計販売数No.1の経済型CNC
- PCIカード型経済型CNC
- 専用4軸制御(±10V、16bit分解能)
- アナログサーボインターフェース

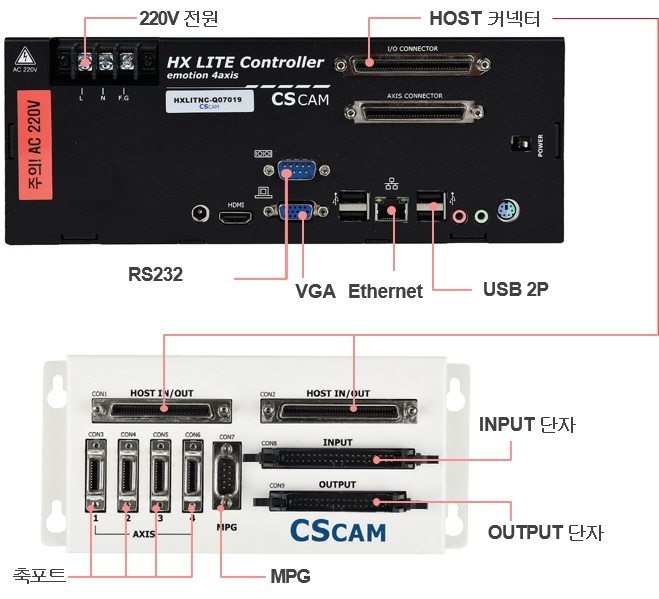

HX-Lite ハードウェア
- 01産業用CPU、VGA出力(標準LCDモニター対応)
- 02タッチパネル(USB、PS/2選択可)
- 03RS-232/485、SATA 2ポート
- 04GbEイーサネットポート2口対応

HX-Lite ソフトウェア
- 01OS:Windows 10 IoT対応
- 02HX-MC(ミーリング/彫刻用)、HX-TC(旋盤用)、HX-CUT(切断機用)、HX-EDM(放電加工機用)に対応
- 03HMIエディタでカスタム機能・画面レイアウトに対応
- 04PLCエディタ内蔵
- 05摩擦、バックラッシ、ピッチ誤差補正による高精度制御
- 06多軸サーボ同期制御(ガントリー、デュアルテーブル制御)

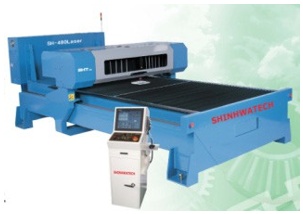

HX-Lite 応用事例




900d · 900A · GX-Series
6/10軸一体型モデルからLinuxベースのパルスインターフェース、PAC型コントローラまで — 多様な自動化環境のニーズに対応。

900d
6/10軸一体型 — 専用量産設備に最適なコストパフォーマンス。
CNCコントローラとステップドライブを一体化した高密度システムで、6軸を高速かつ強力に駆動。

900A
コンパクトかつ安全 — Linuxベースのパルスインターフェースコントローラ。
コンパクトな専用ハードウェアとLinuxシステムソフトウェアで、設置スペースを最小化しつつウイルスの脅威を根本から遮断。

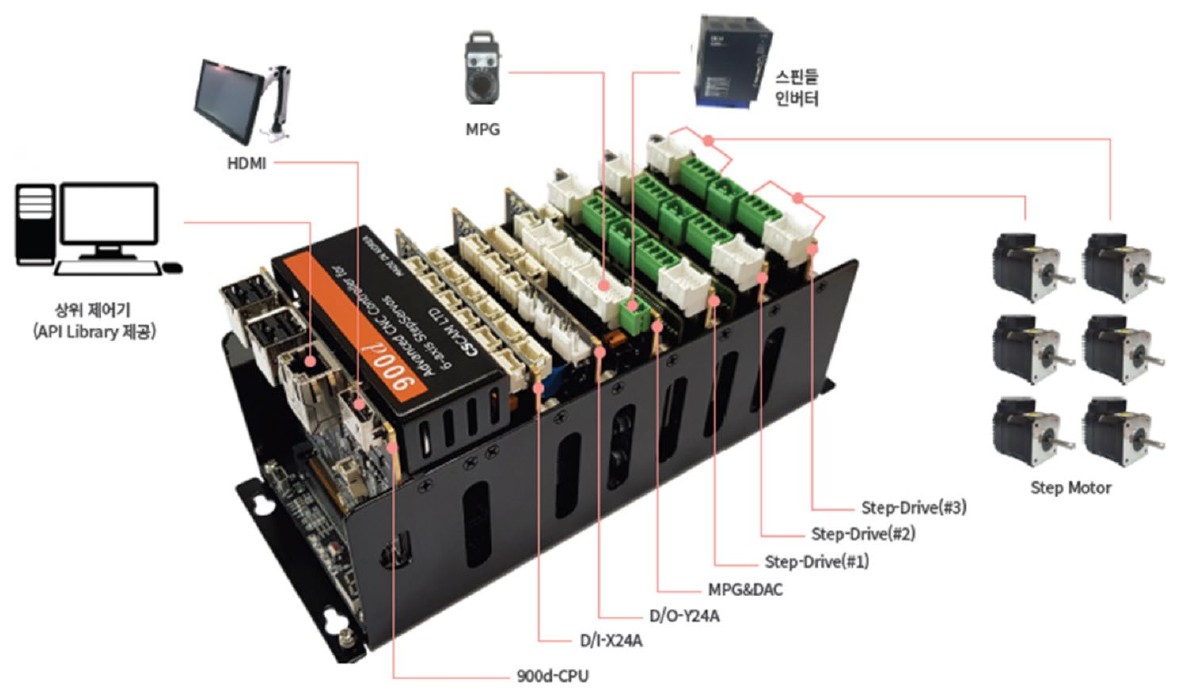

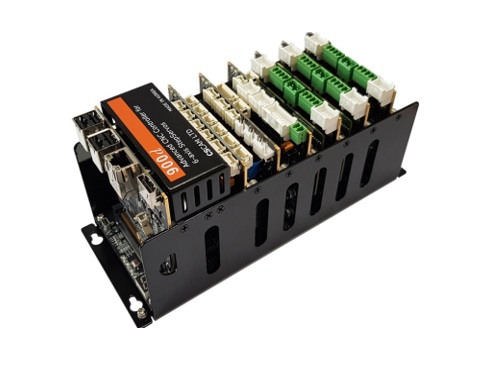

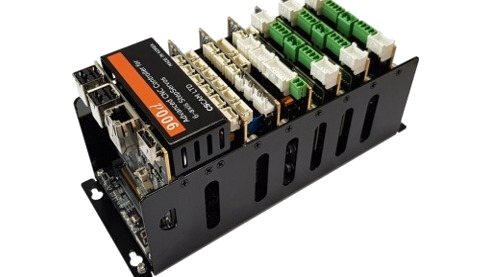

900d:ステップドライブ一体型CNC
高速かつ強力な6軸ステップドライブ一体型CNC。
- 高速かつ強力な6軸ステップドライブ一体型CNC
- コントローラとステップドライブを一体化した高密度システム
- 専用量産設備に最適なコストパフォーマンス

900d 特徴
- 01StepSERVO専用の省スペースコンパクトコントローラ
- 02Motion APIライブラリでアプリケーション開発をサポート
- 03最大6軸駆動一体型コントローラ
- 04NEMA17及びNEMA23ステッピングモーターに対応
- 05StepSERVO 6軸ドライブを内蔵し、SPINDLE×1、MPG×1、DIO 24/24に対応

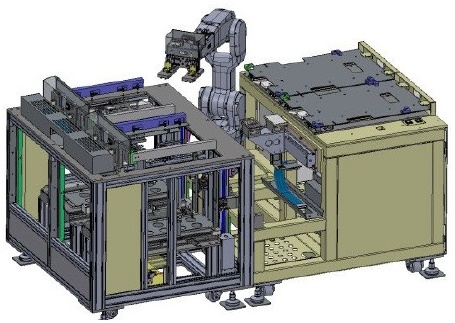

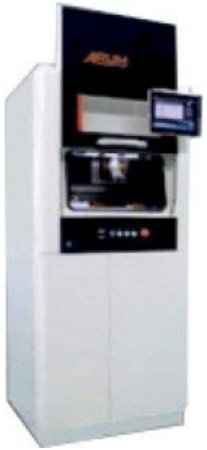

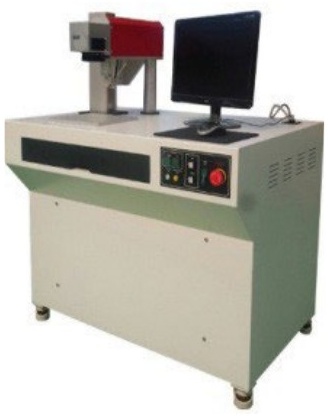

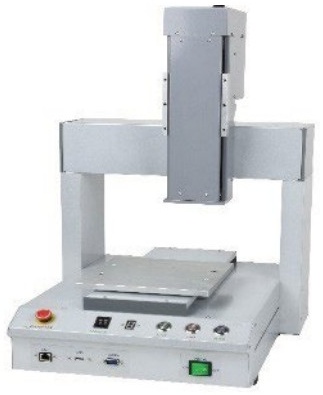

900d 応用事例

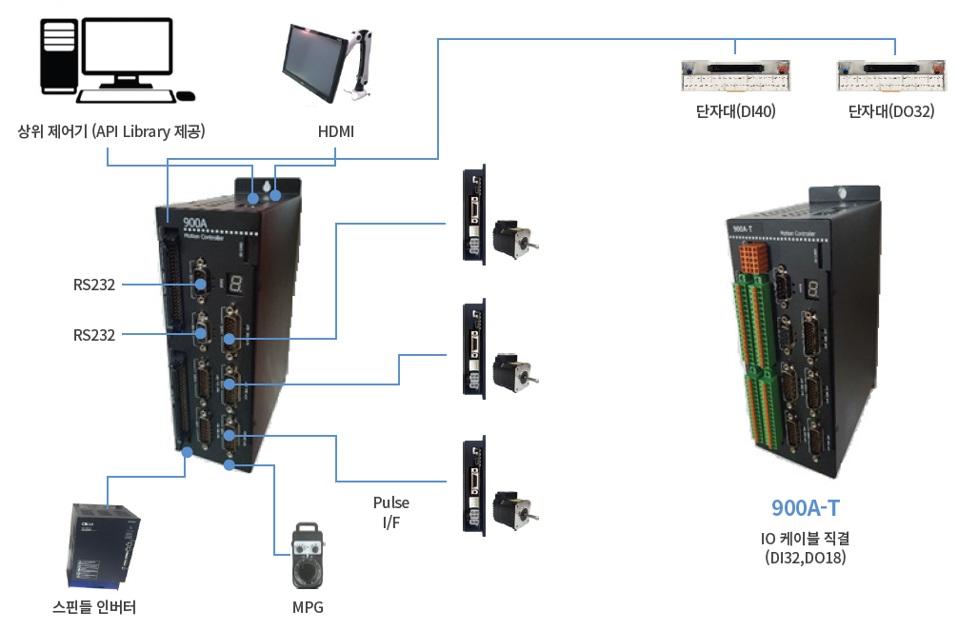

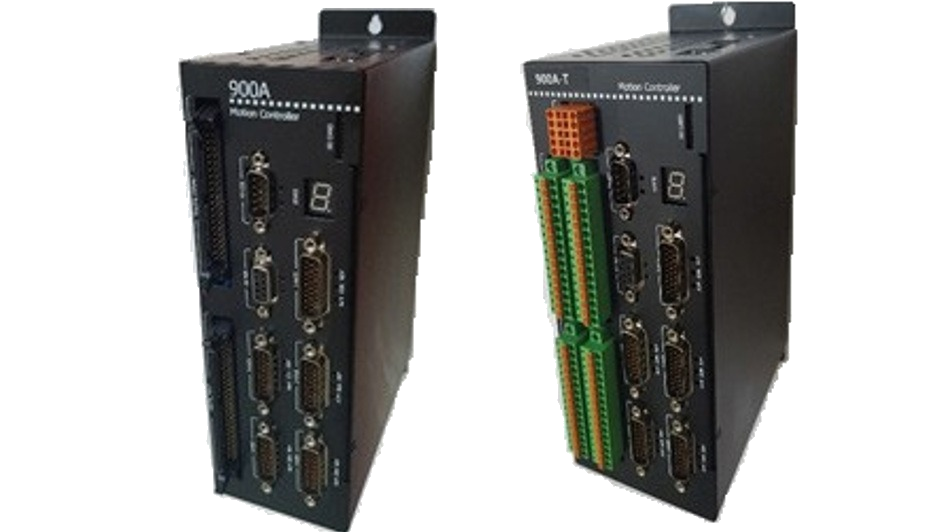

900A
コンパクトかつ安全 — Linuxベースのパルスインターフェースコントローラ。
- コンパクトな専用ハードウェアとLinuxシステムソフトウェアで、設置スペースを最小化しつつウイルスの脅威を根本から遮断。

900A 特徴:パルスインターフェースCNC
コンパクトな専用ハードウェアで設置面積を最小化し、Linux環境で動作するウイルス耐性コントローラです。
- 01Motion APIライブラリでアプリケーション開発をサポート
- 02一体型5軸コントローラ — 最小コストと最小工数で5軸設備を構築
- 034チャンネルA/D、4チャンネルD/Aモジュールを内蔵
- 04センサー、複数インバータ、レーザー出力制御用のアナログ電圧出力に対応
900A 応用事例

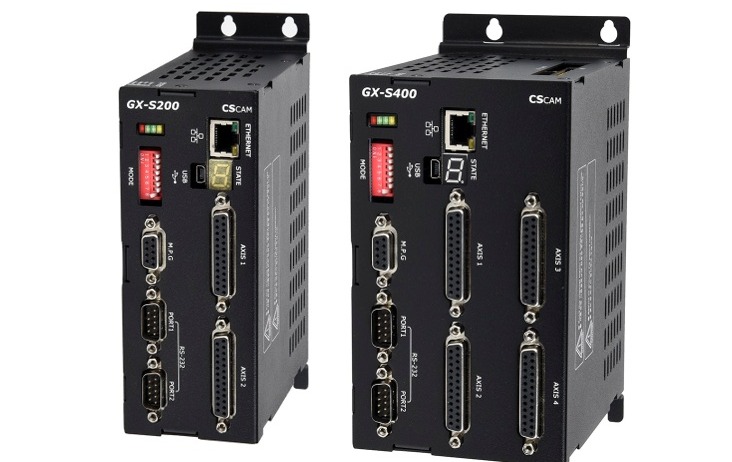

GX-Series
モーション制御とPLCの融合 — 自動化を再定義。
- 高精度モーション制御と高性能シーケンス制御を単一のPACコントローラに統合し、複雑な自動化システムでも容易にプログラミング可能。

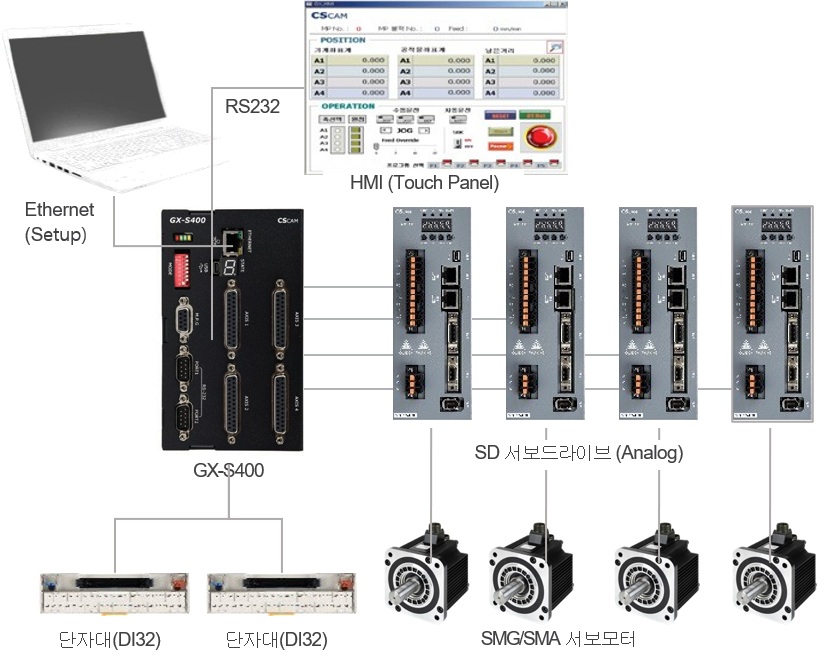

GX-S200/S400 特徴
- 01高精度モーション制御技術
- 02高性能PLC(シーケンス制御)技術
- 03最大4系統の制御システムに対応
- 04モーション指令とGコードの両方に対応
- 05位置決め、直線、円弧及びヘリカル補間
- 06位置制御、速度制御、同期制御
- 07MASTER-K及びMELSEC上位通信プロトコルに対応
- 08強力なラダーPLCプログラミングに対応
- 09アナログ/パルスインターフェースに対応
- 10USB、イーサネット、RS-232C通信

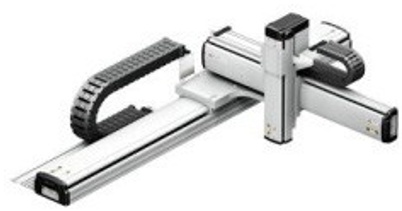

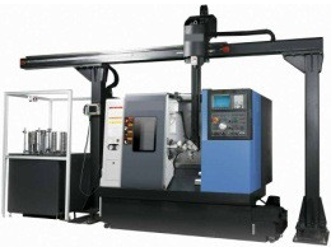

GX-S200/S400 応用事例




サーボモーター&ドライブ・単軸コントローラ
400Wから11kWまで、EtherCATからアナログ/パルスまで対応する全デジタルサーボ製品ライン。

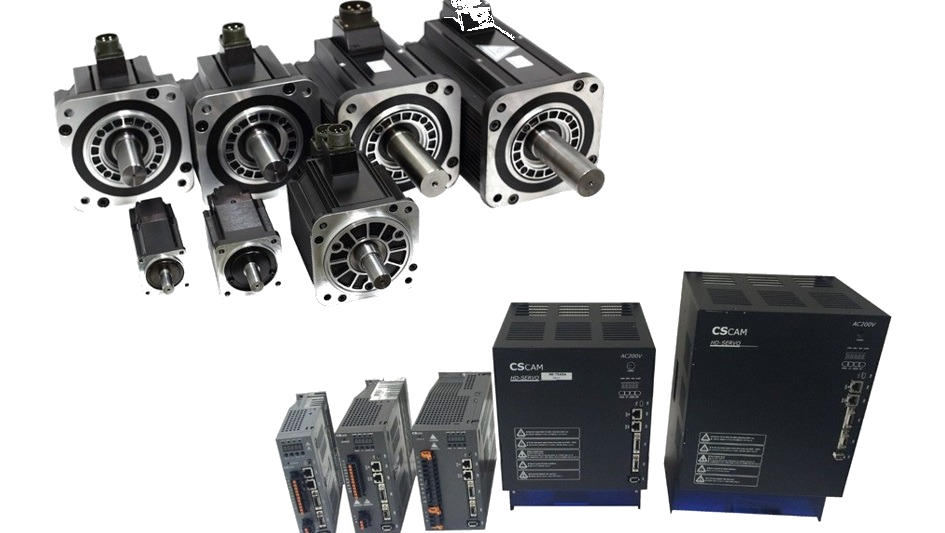

サーボモーター&ドライブ
400Wから11kWまで — ドライブとモーターのワンストップ製品ライン。
- SMG・SMAサーボモーター — 200Wから7.5kWまで対応、SMG(高トルク)とSMA(高速)の両特性で、あらゆる負荷条件に最適な組み合わせを実現
- SDシリーズ — 全デジタルサーボドライブで、EtherCAT、アナログ、パルス、I/O、MODBUSなどあらゆる上位制御環境と自在に連携

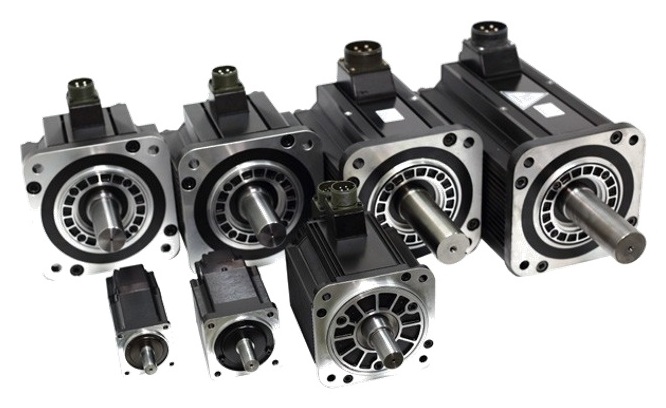

SMG・SMAサーボモーター特徴
- 01200Wから7.5kWまでをカバーする製品ライン
- 02SMG — 高トルクタイプ、低速大負荷運転向け
- 03SMA — 高速タイプ、高速応答が求められる用途向け
- 042つの独立した製品ラインから、あらゆる負荷条件に最適な組み合わせを選択可能
SMA:高速
08 : 750W
13 : 1.3KW
20 : 2.0KW
30 : 3.0KW
44 : 4.4KW
55 : 5.5KW
75 : 7.5KW
B : 400V
I:インクリメンタル方式
E:高精度型
2:ストレート型/キー溝付き
2 : DC90

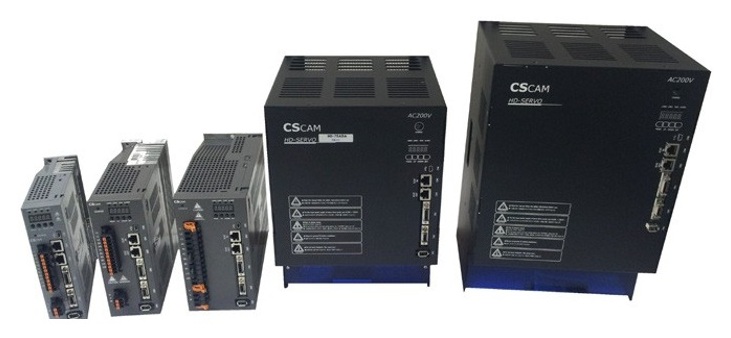

SDシリーズ特徴
- 01400Wから11kWまでを単一プラットフォームでカバーする全デジタルサーボ
- 02EtherCAT通信対応 — 上位コントローラとの完全同期/補間制御を実現
- 03アナログ、パルス、I/O、MODBUSなど多様な上位制御環境に自在に統合可能
10 : 1.0KW
15 : 1.5KW
20 : 2.0KW
30 : 3.0KW
55 : 5.5KW
75 : 7.5KW
B : 400V
D:シリアル式
C:シリアル式(BiSS)
D:シリアル式(Sanyo)
E:シリアル式(Nikon)
E:EtherCAT
C:位置決め型

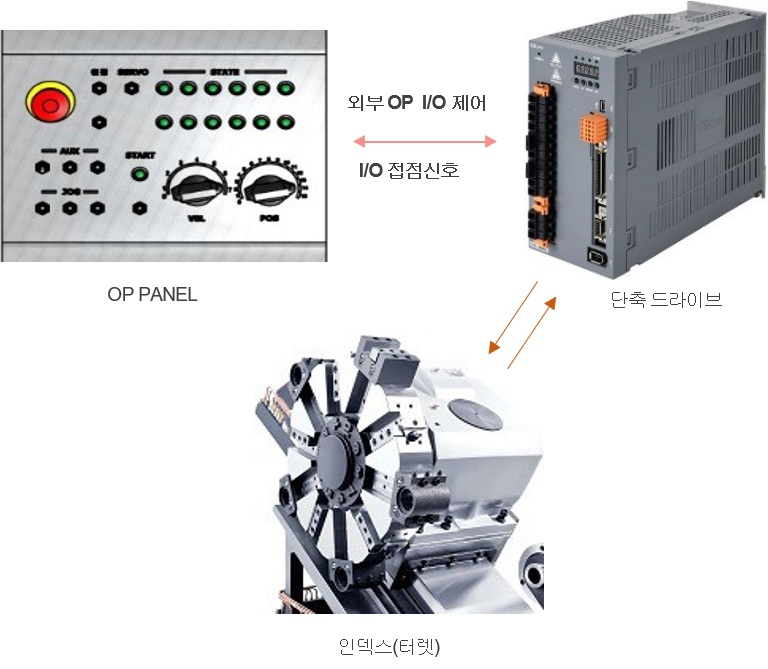

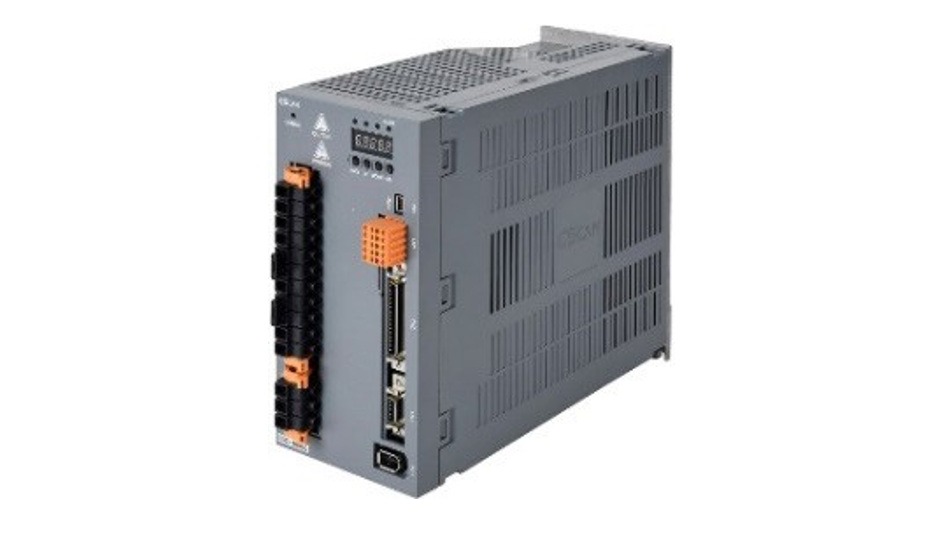

単軸コントローラ
よりシンプルで精密な単軸自動化。
- ドライブに位置決め制御機能を内蔵し、コスト効率の高いシステム構成を実現。I/O接点またはMODBUS通信で上位コントローラと連携可能。

単軸コントローラ特徴
SDCシリーズはモーションコントローラなしで多様なモーション・位置決め制御を実現。
位置決め制御をドライブ内部で完結させ、経済的な制御システム構成が可能。
I/O接点のみで制御可能、またMODBUS通信で上位コントローラ(PLC等)と連携可能。
- 010.2kW ~ 3kW サーボドライブ
- 0219/16 I/O、接点式制御方式
- 03精密位置・速度制御
- 04原点設定、正逆方向JOG運転
- 05等分運転、微増分運転
- 06回転座標系での短距離運転

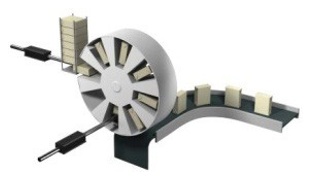

単軸コントローラ応用事例

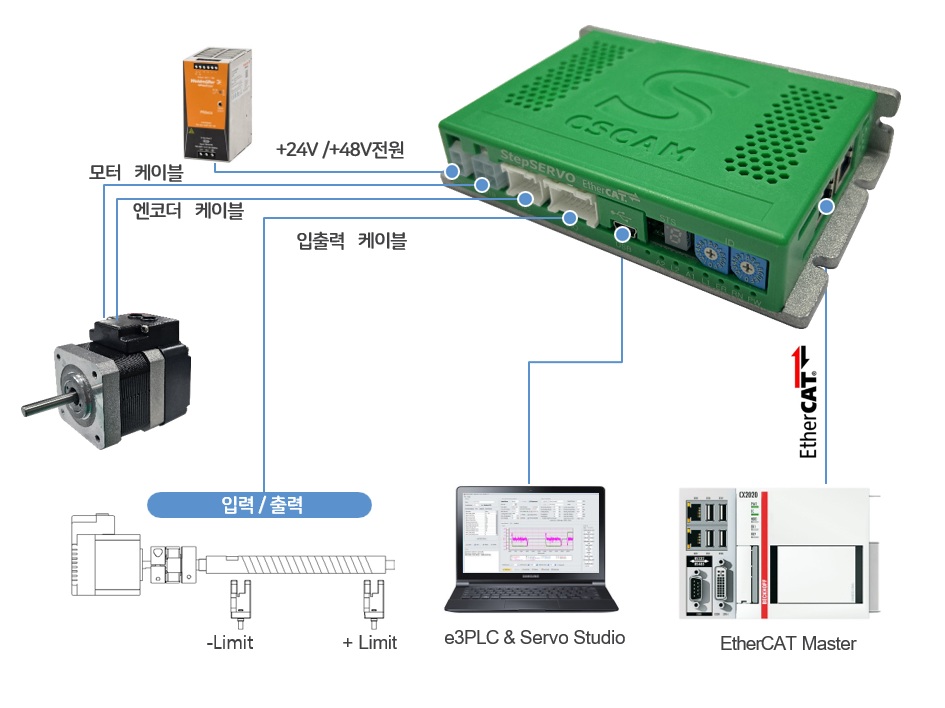

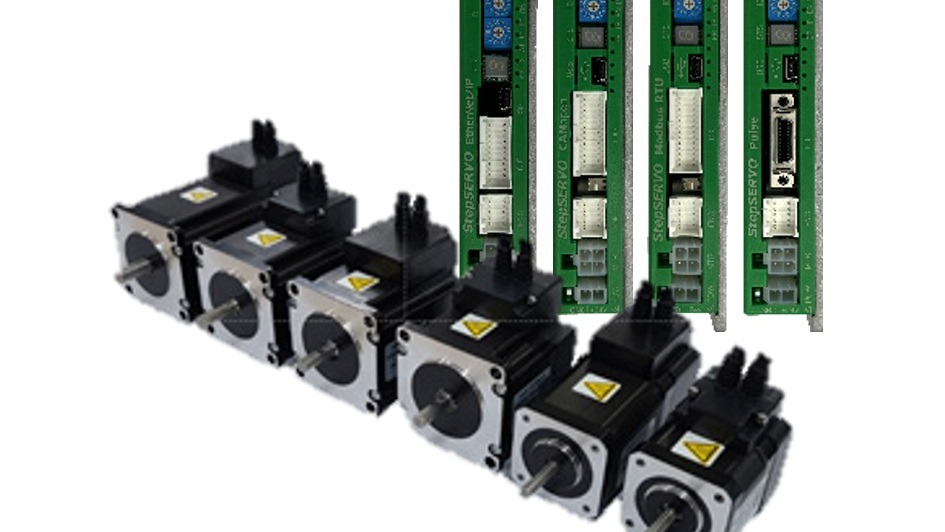

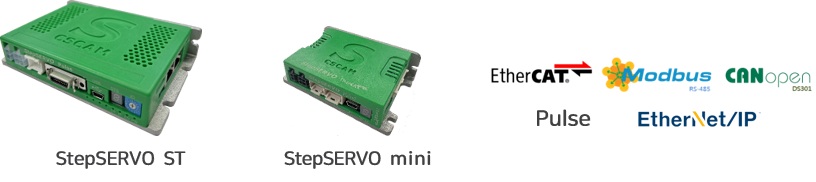

StepServo モーター&ドライブ
ステップモーターの経済性とサーボ級精度を兼ね備えたハイブリッド駆動方式。

StepServo モーター&ドライブ
ステップモーターの経済性にサーボ級精度をプラス。
- +24V~+48V DC電源を採用し、高精度エンコーダで位置誤差をリアルタイム補正、安定した精密制御を実現。

StepSERVO モーター&ドライブ特徴
- 01+24V ~ +48V DC電源を採用
- 02オープンループまたはクローズドループモードで使用可能
- 03モーター搭載の高精度エンコーダが現在位置を追跡し、脱調を防止
- 04エンコーダフィードバックが現在位置を常時検出し最適な位置補正を実現
- 05簡易ゲイン調整で低剛性負荷でも最適な性能を発揮
- 06負荷に応じて電流を自動調整し、モーター効率を最大化
- 07熱損失を最大80%低減、設備の応答性と信頼性を向上
- 08過電圧、過電流、過温度及び相間短絡を検出可能
35 : 35mm(14H)
42 : 42mm(17H)
56 : 56mm(23H)
60 : 60mm(24H)
86 : 86mm(34H)
09 : 0.9A
12 : 1.2A
30 : 3.0A
40 : 4.0A
60 : 6.0A
36:モーター長さ
45:モーター長さ
52:モーター長さ
118:モーター長さ
B:16,000 / 回転
C:17bit ABS
D:40,000 / 回転
E:4,000 / 回転
Pulse
Modbus
EtherNET
CANopen
35mm
42mm
56mm
60mm
86mm
ST(標準型)

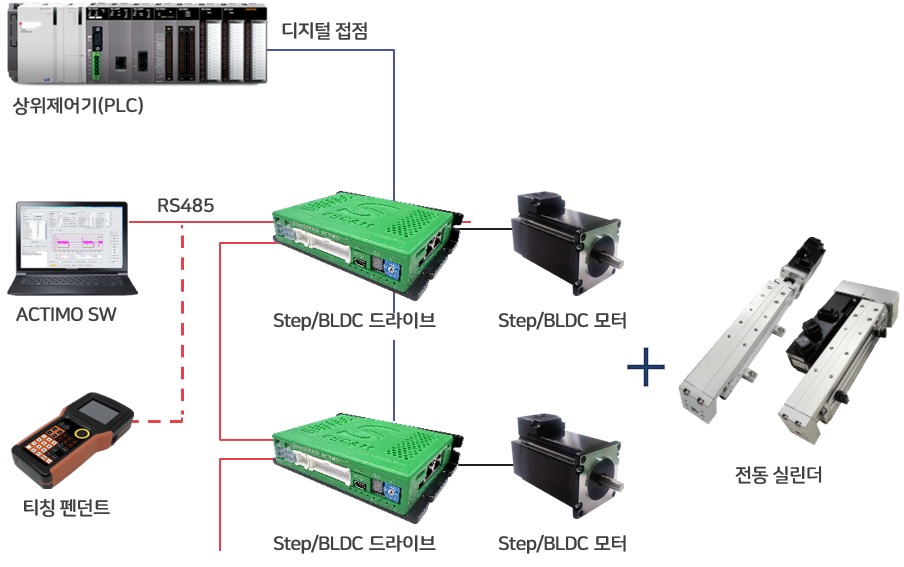

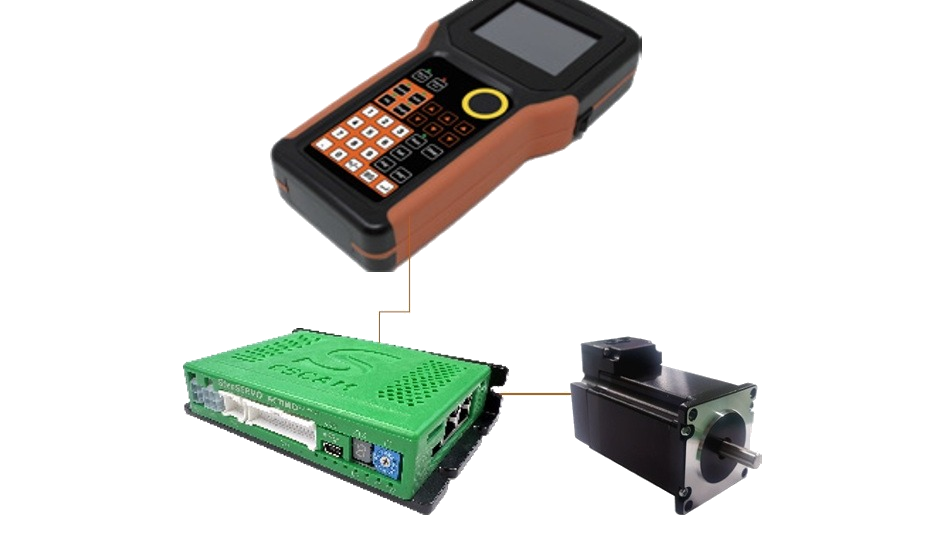

ACTIMO
ティーチングペンダント搭載のStepServo単軸コントローラ。
- ティーチングペンダント搭載の単軸コントローラ
- エア/油圧シリンダーを1:1で電動シリンダーに置き換え可能
- ACTIMO Setupソフトウェアが単軸コントローラの設定全般をサポート

ACTIMO 特徴
- 01ティーチングペンダント搭載の単軸コントローラ
- 02ポケットサイズのティーチングペンダントで現場での位置ティーチングと試運転が可能
- 03エア/油圧シリンダーを1:1で電動シリンダーに置き換え可能
- 04ACTIMO Setupソフトウェアが単軸コントローラの設定全般をサポート
- 05StepSERVO及びBLDCservoドライブを複数台同時接続可能
- 06RS-485通信で最大16軸まで接続可能
- 07制御変数(パラメータ、動作テーブル、校正値)をファイルで管理

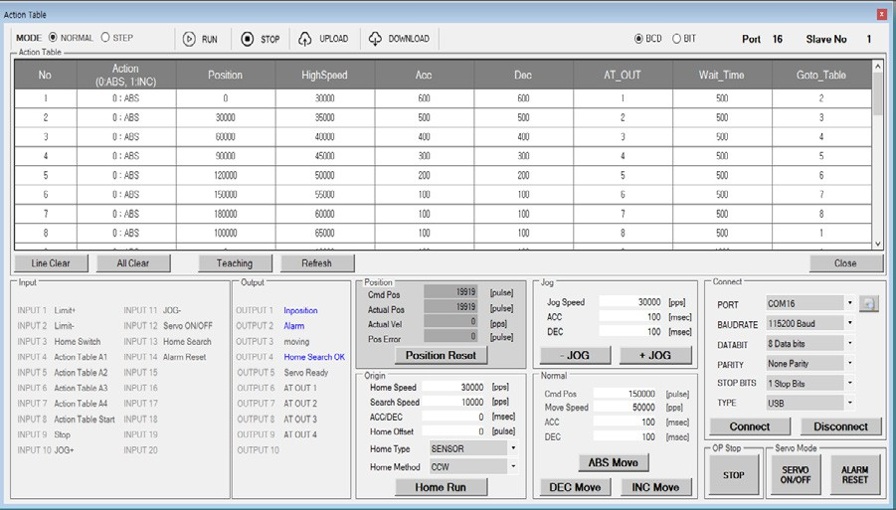

ACTIMO モーションテーブル機能
- 01255点の動作リストで十分な容量を確保
- 02外部DIO接点(入力20/出力12)で上位PLCと接続可能
- 03外部ボタン入力でモーション指令と分岐(Goto)に対応
- 04指定した動作リストエントリ到達後、出力接点でステータスを通知
- 05任意原点と負荷原点の設定に対応、シリンダーに似た動作が可能
- 06トルクモード運転に対応
EtherCAT IOモジュール
CNC及びモーションコントローラと組み合わせて使用するために設計されたI/O拡張モジュール製品ライン。I/O接点拡張、アナログインターフェース、ポータブルMPGを自由に組み合わせ、多様な構成ニーズに対応。

EDIO 72/46 I/Oモジュール
操作パネル向け — 入力72点、出力46点。
EtherCATベースで簡単接続、主軸・MPG・エンコーダポートを内蔵し、幅広い用途に対応。

EDIO 64/64、32/32 I/Oモジュール
コネクタケーブル型、32/32単位で拡張可能。
I/O接点は16点1組のCOM構成で、必要な接点数に応じて32/32単位で自由に拡張可能。

EDIO IN32、OUT32、IN16/OUT16モジュール
Y型端子直結式、入力・出力を個別に選択可能。
用途に応じて純入力(IN32)、純出力(OUT32)、または入出力混合構成(IN16/OUT16)を選択可能。

AIB 3.0インターフェースモジュール
既存ドライブをEtherCATインターフェースに変換するためのモジュール。
6軸・3軸の2タイプのサーボ軸インターフェースポートを提供、モジュール底部にアナログ及びパルス式MPGポートを搭載。

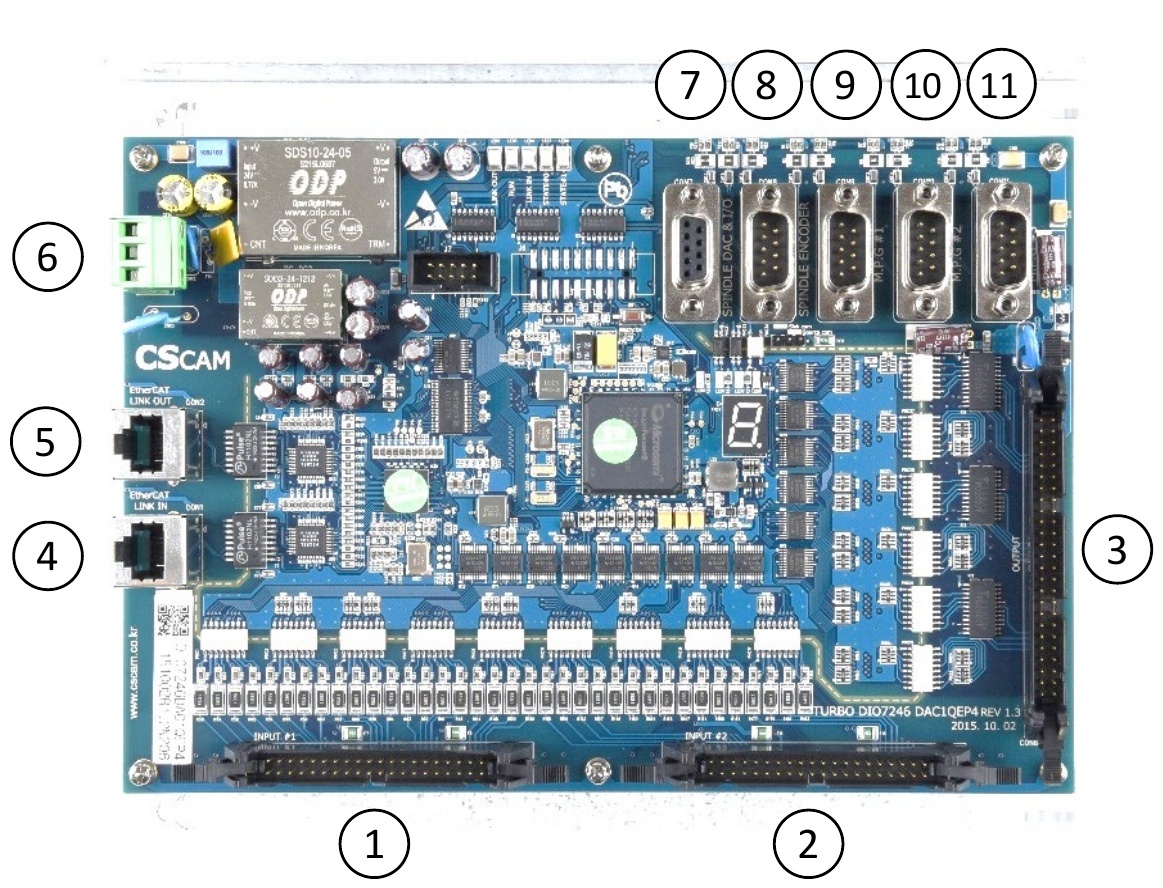

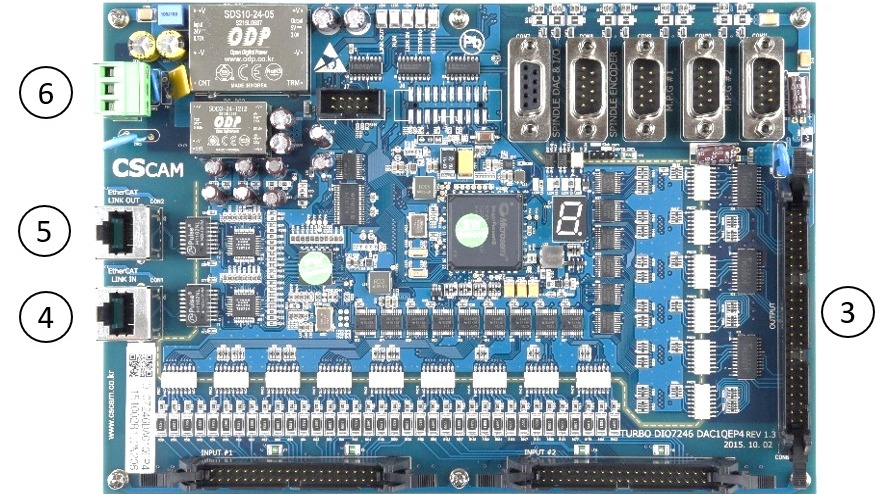

EDIO 72/46 IOモジュール
操作パネル向け、入力72点・出力46点。
- EtherCATで簡単接続、主軸・MPG・エンコーダポートを内蔵し、幅広い用途に対応。
EDIO 72/46 特徴
- 01EtherCATベースで接続が簡単、他の機能モジュールと自由に組み合わせ可能
- 02入力接点72点、出力接点46点、COMは8接点1組で構成
- 03入力は双方向(N24/P24)選択可能、出力は単方向(N24)
- 04主軸出力ポート、MPG出力ポート、エンコーダ入力ポートを内蔵し、幅広い用途に対応

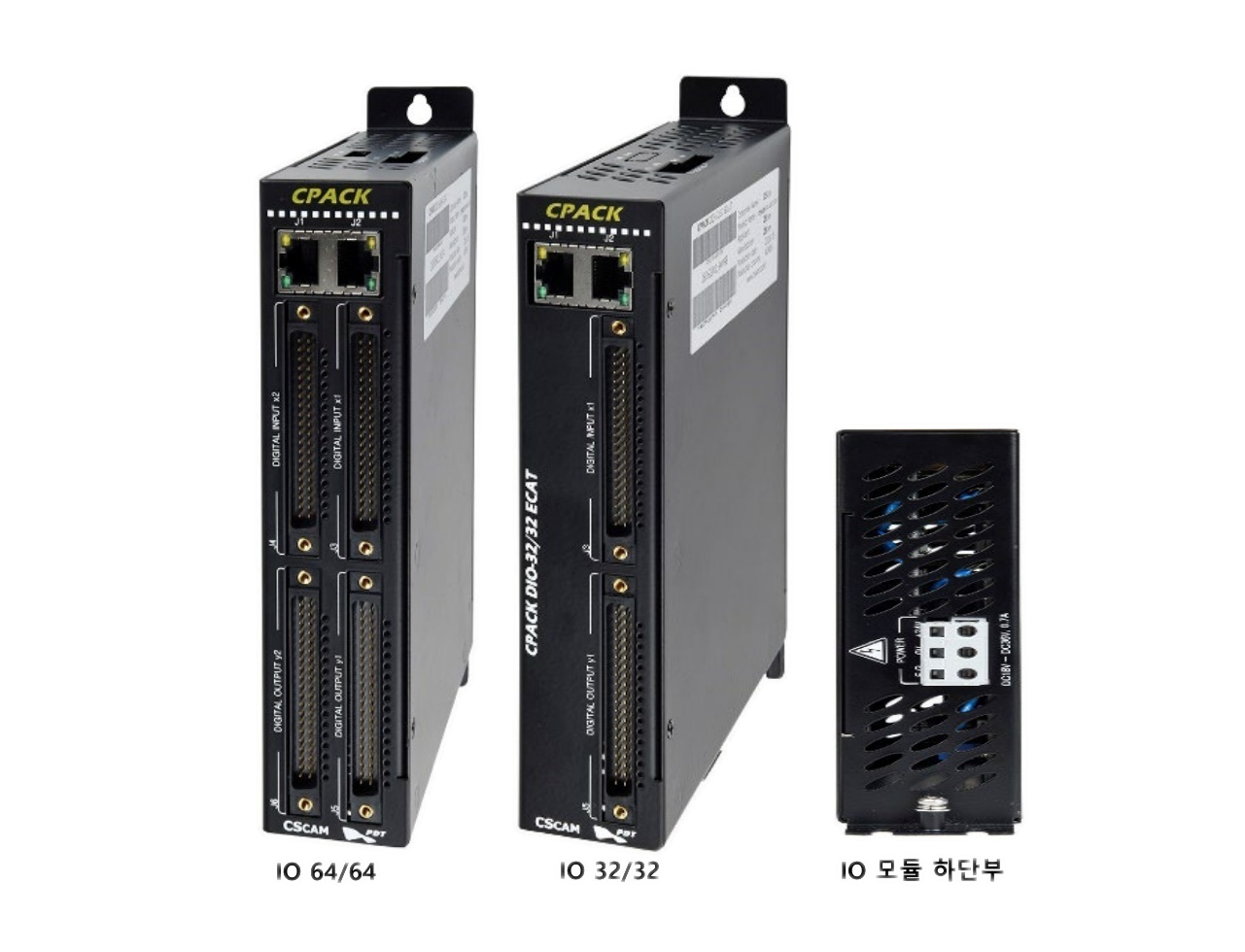

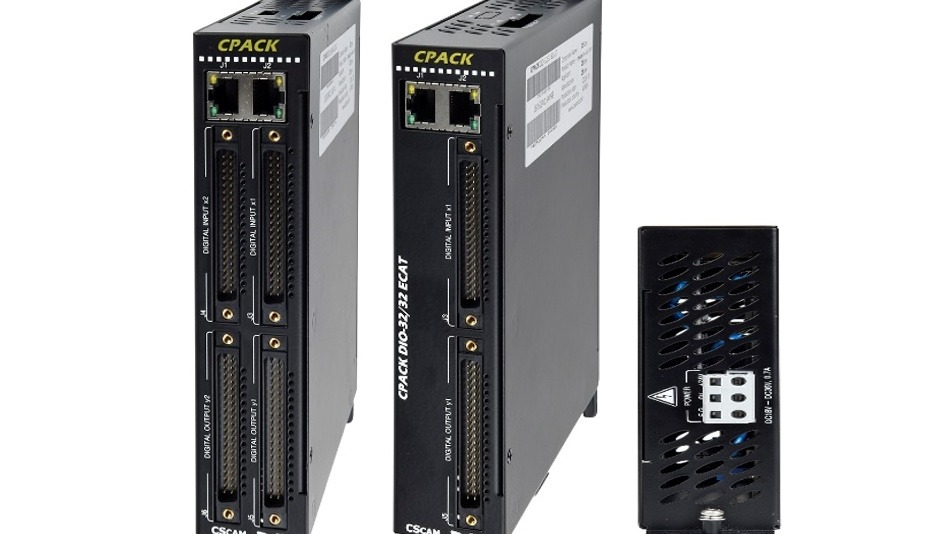

EDIO 64/64、32/32 IOモジュール
コネクタケーブル型、32/32単位で拡張可能。
- I/O接点は16点1組のCOM構成で、必要な接点数に応じて32/32単位で自由に拡張可能。
EDIO 64/64、32/32 特徴
- 01EtherCATベースで接続が簡単、他の機能モジュールと自由に組み合わせ可能
- 02EDIO 64/64は入力64点・出力64点、EDIO 32/32は入力32点・出力32点を提供
- 03COMは16接点1組で構成、入力は双方向(N24/P24)選択可能、出力は単方向(N24)
- 04IOは32/32単位で増設拡張可能

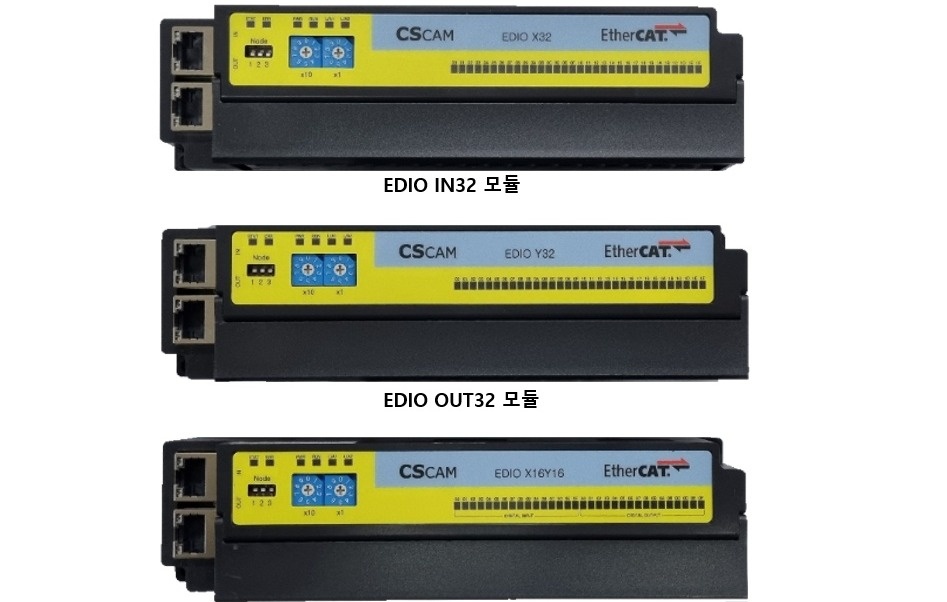

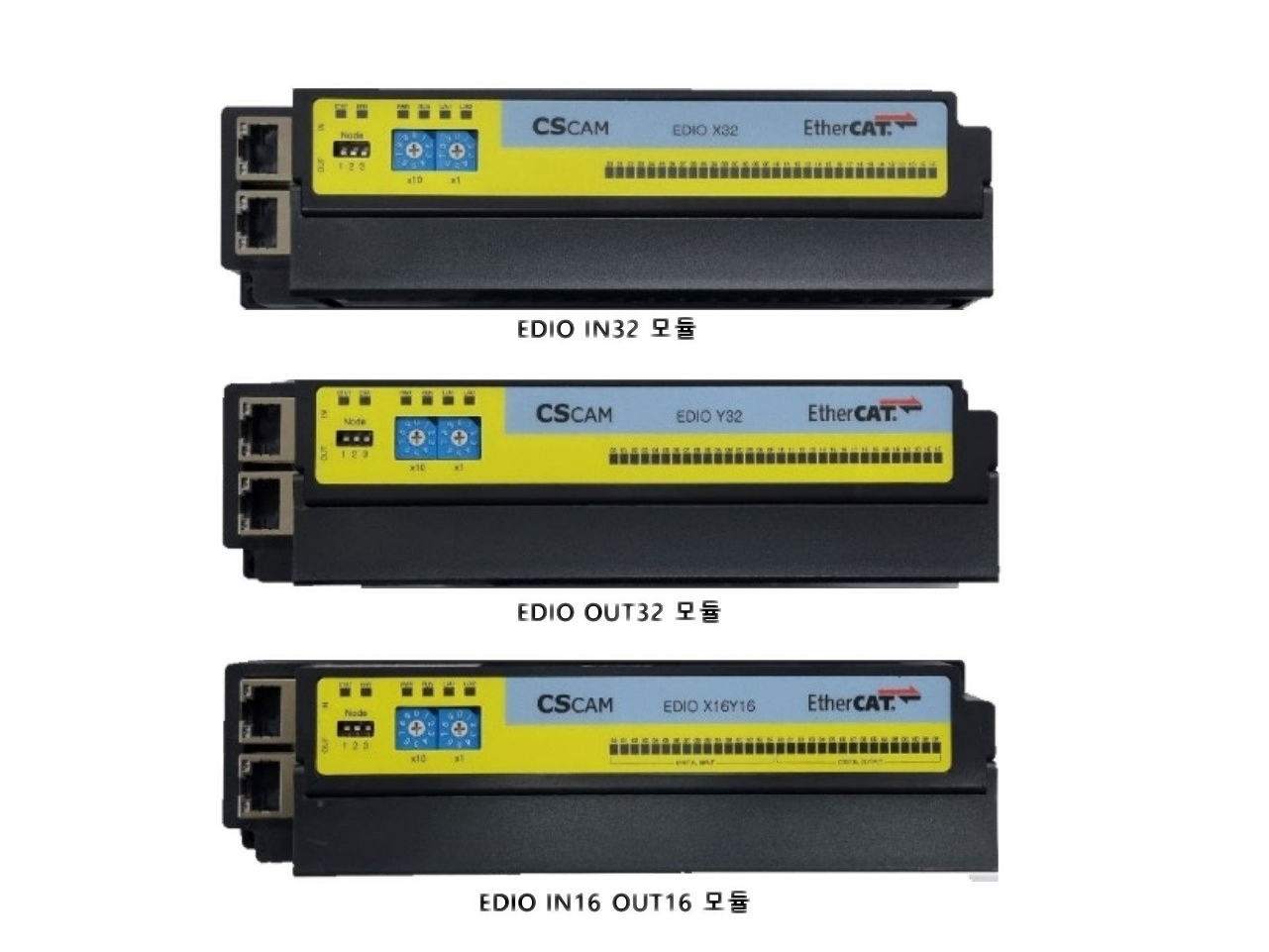

EDIO IN32、OUT32、IN16/OUT16 モジュール
Y型端子直結式、入力・出力を個別に選択可能。
- 用途に応じて純入力(IN32)、純出力(OUT32)、または入出力混合構成(IN16/OUT16)を選択可能。
EDIO IN32、OUT32、IN16/OUT16 特徴
- 01EtherCATベースで接続が簡単、他の機能モジュールと自由に組み合わせ可能
- 02EDIO IN32は入力32点、EDIO OUT32は出力32点、EDIO IN16/OUT16は入力16点・出力16点を提供
- 03COMは16接点1組で構成、入力は双方向(N24/P24)選択可能、出力は単方向(N24)
- 04用途に応じて入力または出力を個別に選択可能なIO拡張

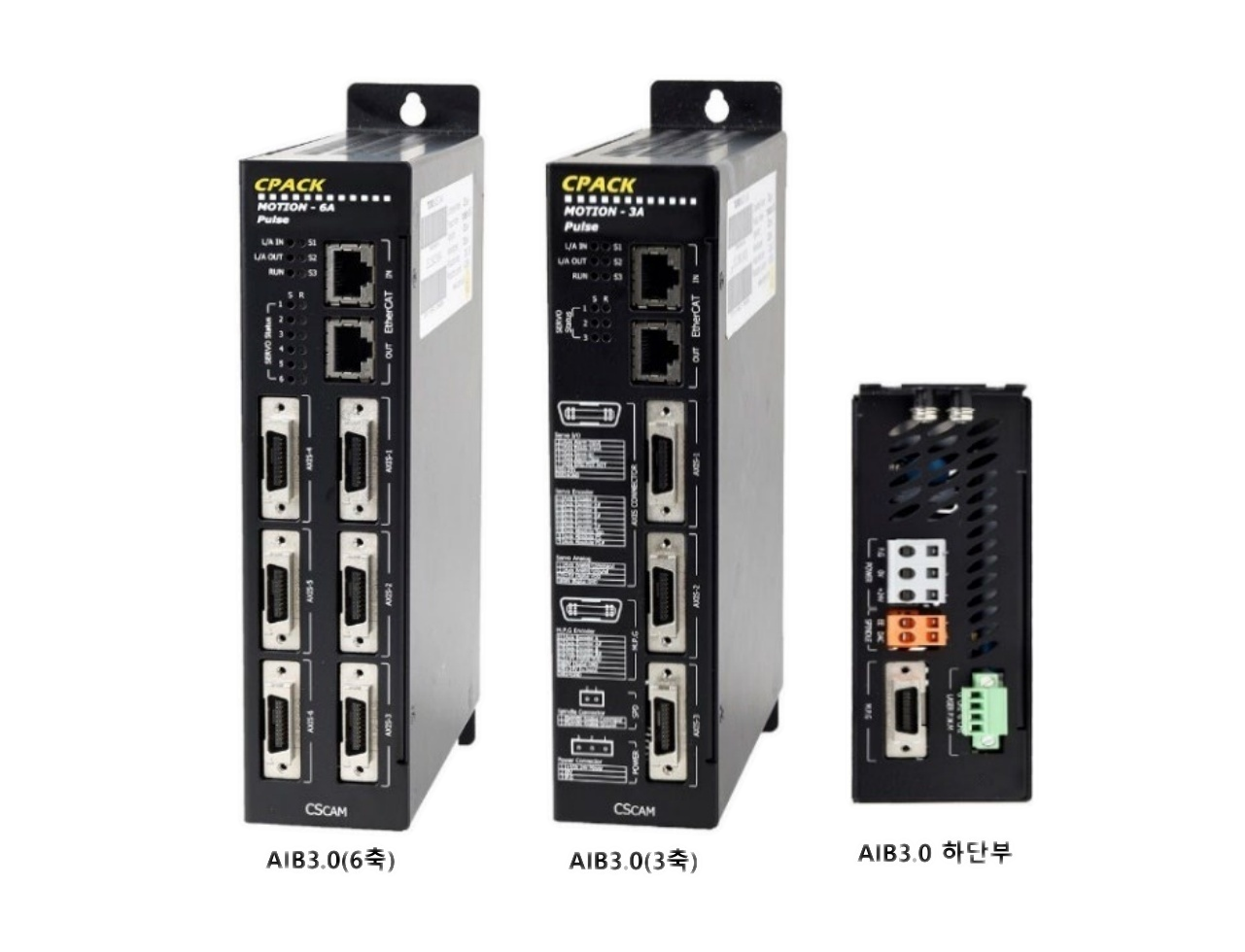

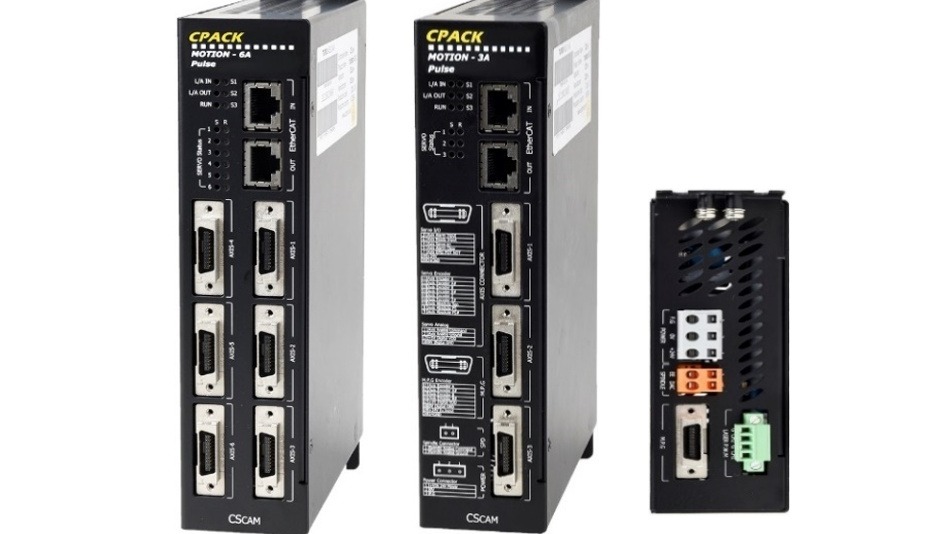

AIB 3.0インターフェースモジュール
既存ドライブをEtherCATインターフェースに変換するためのモジュール。
- 6軸・3軸のサーボ軸インターフェースポートを提供、モジュール底部にアナログ及びパルス式MPGポートを搭載。
AIB 3.0 特徴
- 01EtherCATベースで接続が簡単、他の機能モジュールと自由に組み合わせ可能
- 02サーボ軸インターフェースポートは6軸・3軸の2モジュール仕様を提供
- 03ポート1は右上、ポート2、3はその下に順に配置、ポート4、5、6は左側に上から順に配置
- 04MPGポートはAIB3.0底部に位置、モジュール型式によりアナログ型またはパルス型

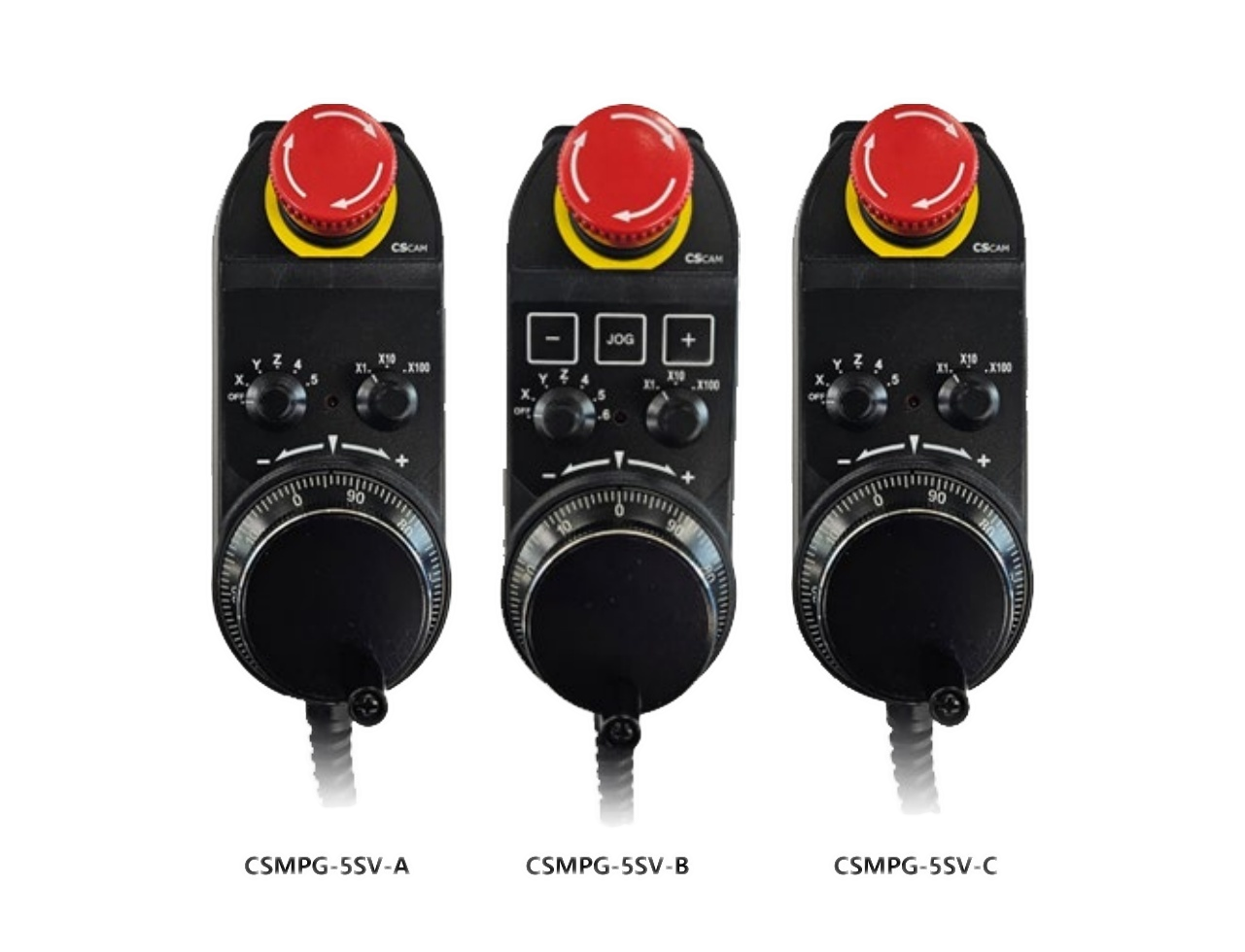

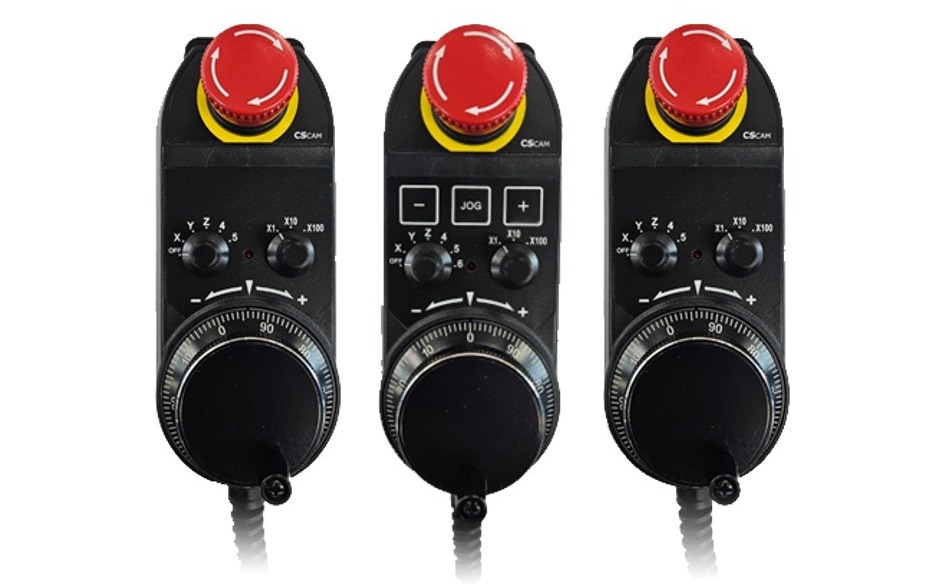

ポータブルMPG
小型で堅牢な手持ち式手動パルス発生器。
- 完全密閉の耐ノイズ設計、EMGスイッチ標準搭載、JOGスイッチはオプション対応。
ポータブルMPG 特徴
- 01小型・堅牢・軽量設計で快適な操作性
- 02完全密閉構造、ケーブル長を選択可能
- 03専用スタンドで使いやすさを向上、耐ノイズ設計であらゆる環境下で高い操作性と品質を確保
- 04EMGスイッチ標準搭載、JOGスイッチはオプション対応
主要顧客
韓国を代表する工作機械メーカー及び研究機関がCSCAM CNCと提携しています。
KCNC制御システム
Hwacheon Machinery工作機械
KIMM韓国機械材料研究院
KITECH韓国産業技術研究院
Arum Dentistryデジタル歯科
DOF Roboticsロボット
MANIX精密工作機械
Kyungwon Engineering自動化設備
Robotsonロボット自動化
KNK自動化システム
iViewKorea産業用ディスプレイ
Shinwoo NC TechCNC彫刻機製品ラインナップをワンストップで確認
CSCAM CNC製品カタログPDFをダウンロードするか、資料室で製品マニュアルと図面をご覧ください。
